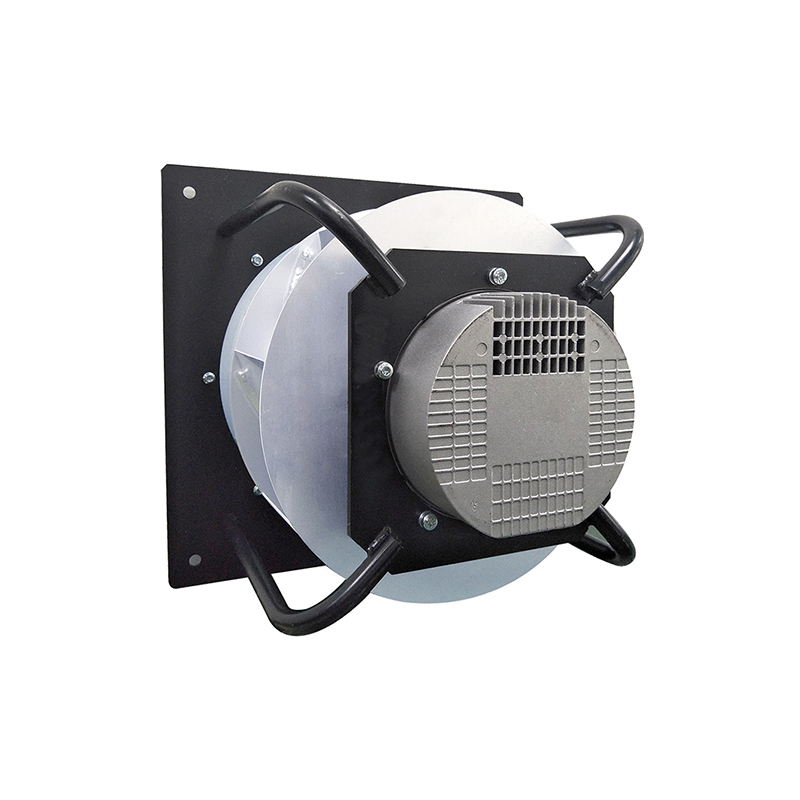

280mm EC 支架风机PK3N280B4EQM

PK3N280B4EQM 产品是一款专为石油化工通用机械领域的各类通用机械而设计的 280mm EC支架风机。产品广泛应用于石化机械设备、石油天然气装置、炼化设备、钢铁冶金设备、锅炉加工房、城市煤气系统以及制药机械等工业通用机械场景，承担强制散热、气体输送、负压吸附、油雾抽排等关键工艺环节，为各类石油化工及化学工业通用机械系统提供高静压、高可靠性的气流动力保障。

搭载高效EC电机（内置整流与逆变模块，直接由380V三相交流市电驱动），电机效率高达90%以上，相比传统交流异步电机效率提升30%-50%。具备0~10VDC/PWM双模式无级调速功能，可根据石化通用机械的实时负载与散热需求精确调节风量，节能效果显著。采用优化空气动力学设计，在1280 Pa高静压工况下仍保持稳定出风，轻松克服石化设备中常见的过滤网堵塞、长风道阻力及管道弯头等系统阻抗。

我们可按需提供ATEX防爆等级升级服务（可升级至Ex d IIB/Ex d IIC隔爆结构），满足石油化工易燃易爆气体环境的安全要求。同时提供IP防护等级升级（最高可达IP55）、耐腐蚀表面处理、消声器配件适配等OEM定制服务。PBM不仅是风机制造商，更是您的工业通风与热管理解决方案服务商。

基本参数

测试条件：

输入电压——额定工作电压(380VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG22#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
