250mm EC 支架风机
250mm EC 支架风机
250mm EC 支架风机
250mm EC 支架风机

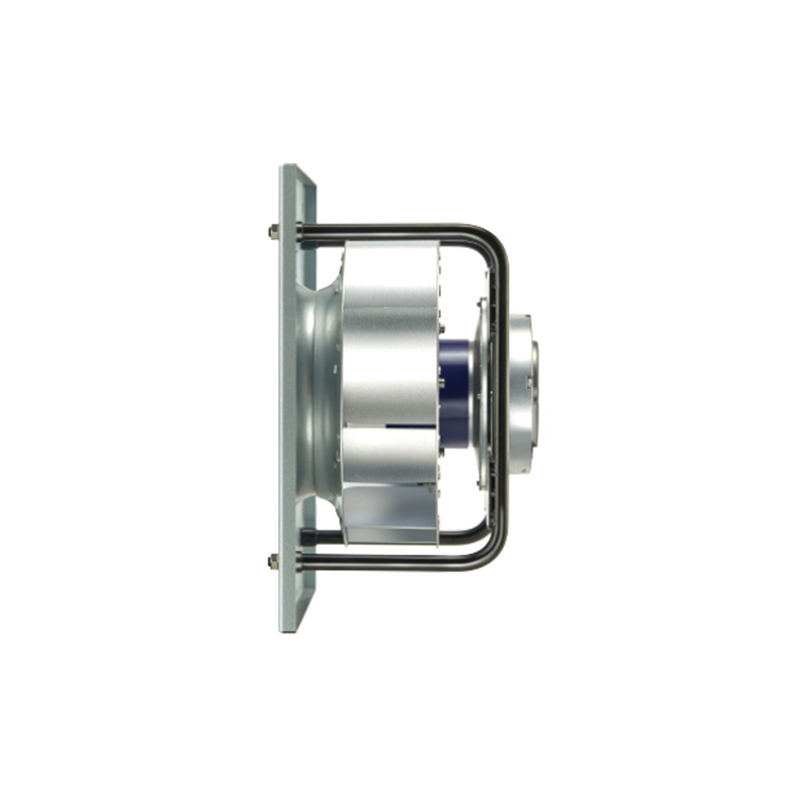

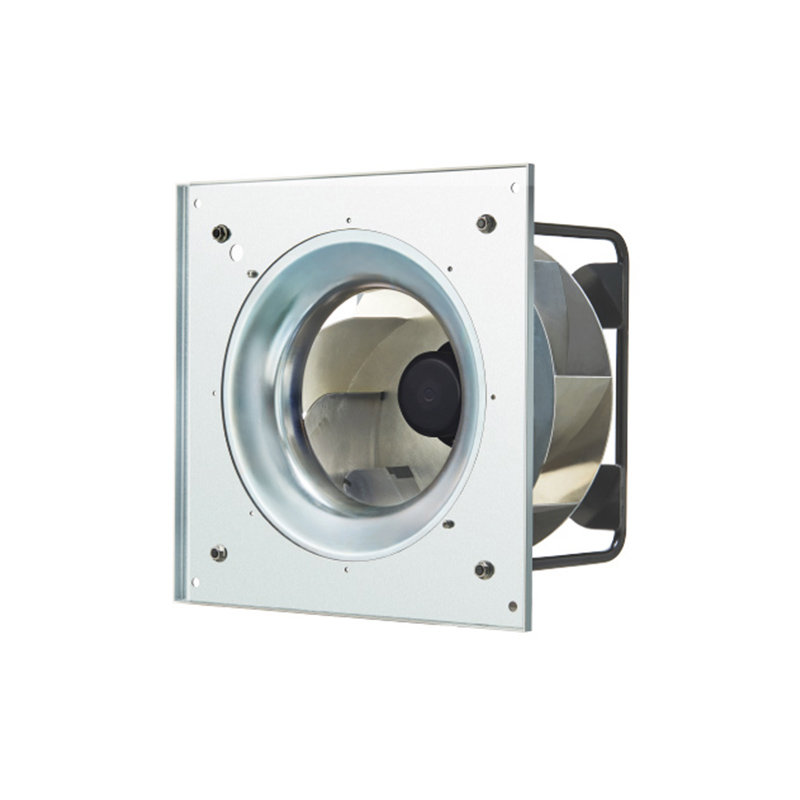

250mm EC 支架风机PK3N250B2EH250mm EC 支架风机

PBM平步电机专注于EC风机; 证书: CE,UL,ROHS; 供应能力: 100,000 个/年。

技术说明

基本参数

1-1 额定电压
230 VAC
1-2 频率 50/60 Hz
1-3 额定电压范围 184~270 VAC
1-4 转速

3550 RPM

1-5 输入电流 1.72 A
1-6 功率

387 W

1-7 风量

1212.31 CFM / 2060 m³/H

1-8 风压

4.12 inH2O / 1030 Pa

1-9 噪音(分贝) 80 dB(A)
1-10 寿命 50,000 小时(L10)
室温40℃At 40℃ room, 湿度 15%~65%RH.
1-11 绝缘等级 Class B
1-12 电机保护

堵转保护
极性保护
自动重启

1-13 转速控制

控制输入 0~10VDC / PWM

1-14 防护等级 IP44
1-15 信号输出

转速信号输出(示波器)


机械性能

2-1

外观尺寸

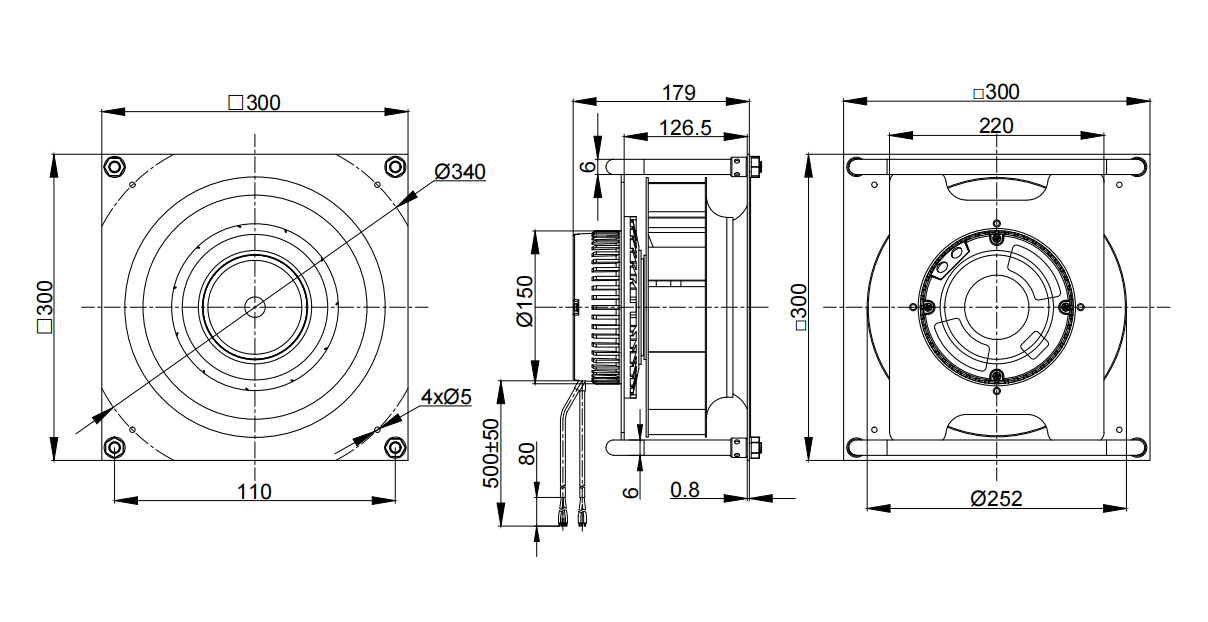

300mm X 300mm X 179mm (见尺寸图)

2-2

叶轮材料

镀锌钢板

2-3

叶片数量

11
2-4

轴承系统

NMB 滚珠轴承

2-5

导线

交流(AWG20#),直流(AWG22 #)


环境条件

3-1

工作温度

-25℃ — 60℃

3-2

存储温度

-40℃ — 75℃

3-3

工作湿度

5% — 90% RH

3-4

存储湿度

5% — 95% RH

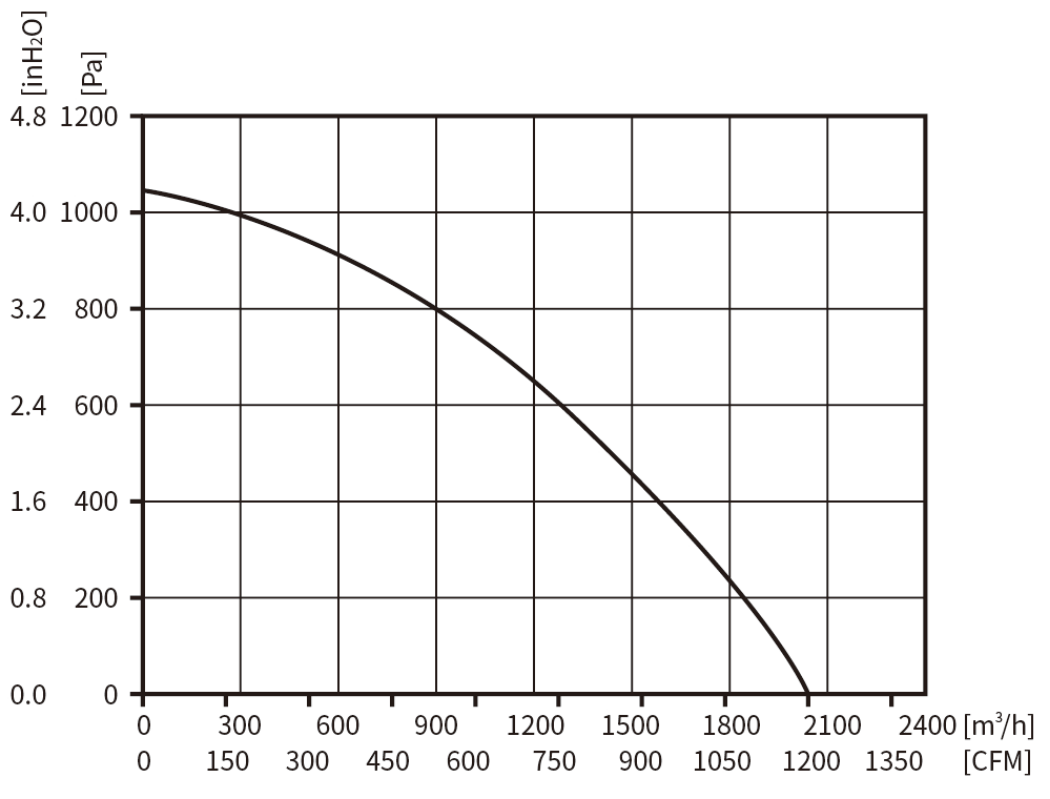

曲线/绘图

测试条件:

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH


注意事项:

1.电源线: AC(3×AWG20#)DC(4×AWG22#)

2.三芯线: 棕线=火线;蓝线=零线;黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压,需与上拉电阻器串联使用,详情见接线图);黄线=0-10直流电压调速/占空比调速;白线=转速信号输出 (示波器);蓝线=接地线。
