180mm DC 单进风蜗壳风机
180mm DC 单进风蜗壳风机

180mm DC 单进风蜗壳风机PS3N180B48-TZ0180mm DC 单进风蜗壳风机

PBM平步电机专注于EC风机; 证书: CE,UL,ROHS; 供应能力: 100,000 个/年。

技术说明

基本参数

1-1 额定电压
48 VDC
1-2 额定电压范围

36~57 VDC

1-3 转速 1350 RPM
1-4 输入电流 2.6 A
1-5 功率 124.8 W
1-6 风量

435.49 CFM / 740 m3/H

1-7 风压

3.60 inH2O / 900 Pa


1-8 噪音(分贝)

66 dB(A)

1-9 寿命

50,000 小时(L10)

室温40℃ , 湿度15%~65%RH.

1-10 绝缘等级 Class B
1-11 电机保护

堵转保护

极性保护

自动重启

1-12 转速控制

控制输入 0~10VDC / PWM

1-13 防护等级 IP55
1-14 信号输出

转速信号输出(示波器)


机械性能

2-1

外观尺寸


262mm X 279mm X 169.5mm (见尺寸图)


2-2

叶轮材料

镀锌钢

2-3

叶片数量

38
2-4

轴承系统

NMB 滚珠轴承

2-5

导线

直流(AWG22#)


环境条件

3-1

工作温度

-25℃ — 60℃

3-2

存储温度

-40℃ — 75℃

3-3

工作湿度

5% — 90% RH

3-4

存储湿度

5% — 95% RH

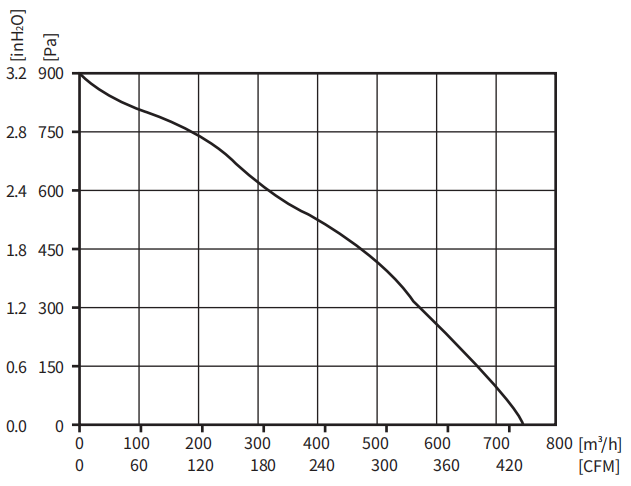

曲线/绘图

测试条件:

输入电压——额定工作电压(48VDC)

温度——室温

湿度——65% RH


注意事项:

1.电源线:DC(4×AWG22#)

2.三芯线: 棕线=火线;蓝线=零线;黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压,需与上拉电阻器串联使用,详情见接线图);黄线=0-10直流电压调速/占空比调速;白线=转速信号输出 (示波器);蓝线=接地线。
