355mm直流后倾离心风机，专门针对大容量储能集装箱（储能集装箱风机）与电动重卡充电站散热（新能源散热风机）领域。采用48V直流供电，可输出高达2890 m³/h的大风量及406 Pa静压，能有效克服电池簇间狭长风道及防尘滤网阻力，确保电芯温度均匀分布，延缓衰减。后倾离心式风机功耗约174W，噪音≤78 dB(A)，IP55防护等级适应户外沙尘与潮湿环境。支持0-10V/PWM调速，可配合BMS系统动态调节风量，实现按需散热与节能运行。50,000小时长寿命与内置堵转保护，保障无人值守场景的长期可靠性，是工商业储能、光储充一体化项目的理想散热动力。
基本参数
| 1-1 |
额定电压 |
48 VDC |
| 1-2 | 额定电压范围 | 36~57 VDC |
| 1-3 | 转速 |
1440 RPM |
| 1-4 | 输入电流 | 3.62 A |
| 1-5 | 功率 |
174 W |

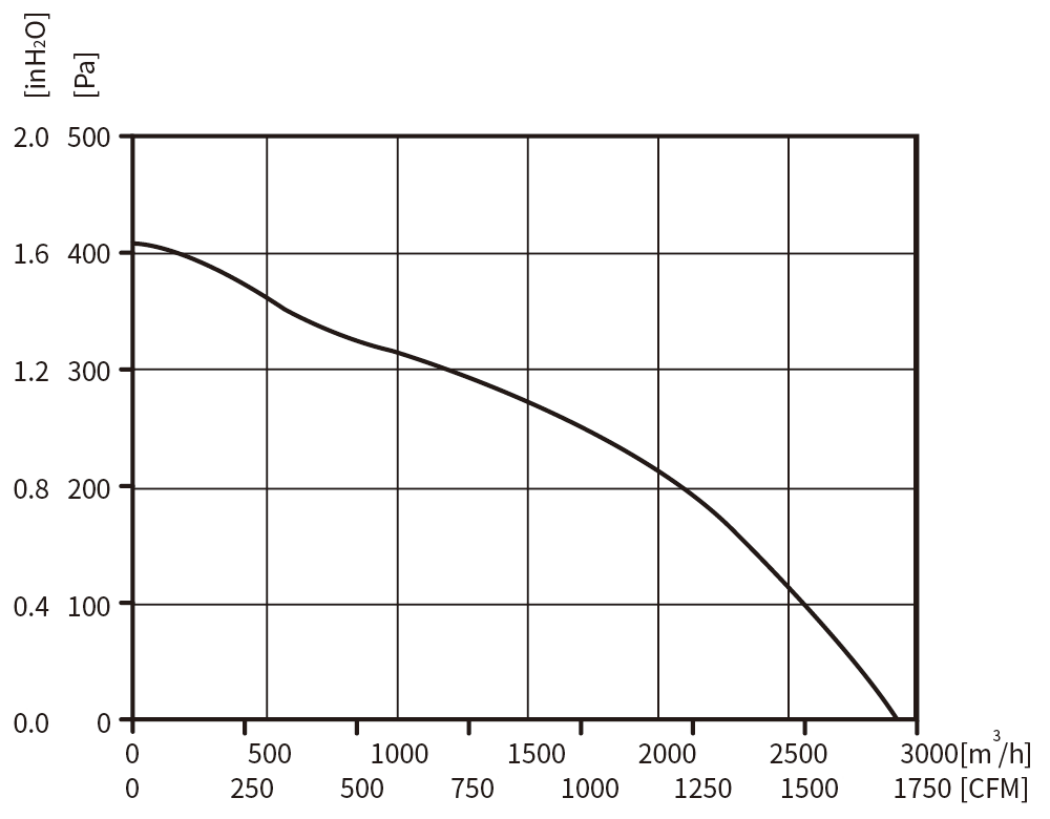

| 1-6 | 风量 |
1700.77 CFM / 2890 m³/H |
| 1-7 | 风压 |
1.62 inH2O / 406 Pa |
| 1-8 | 噪音（分贝） | 66 dB(A) |
| 1-9 | 寿命 |
50,000 小时(L10) 室温40℃, 湿度 15%~65%RH. |
| 1-10 | 绝缘等级 | Class B |
| 1-11 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-12 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-13 | 防护等级 | IP44 |
| 1-14 | 信号输出 |
转速信号输出（示波器） |
| 2-1 |
外观尺寸 |

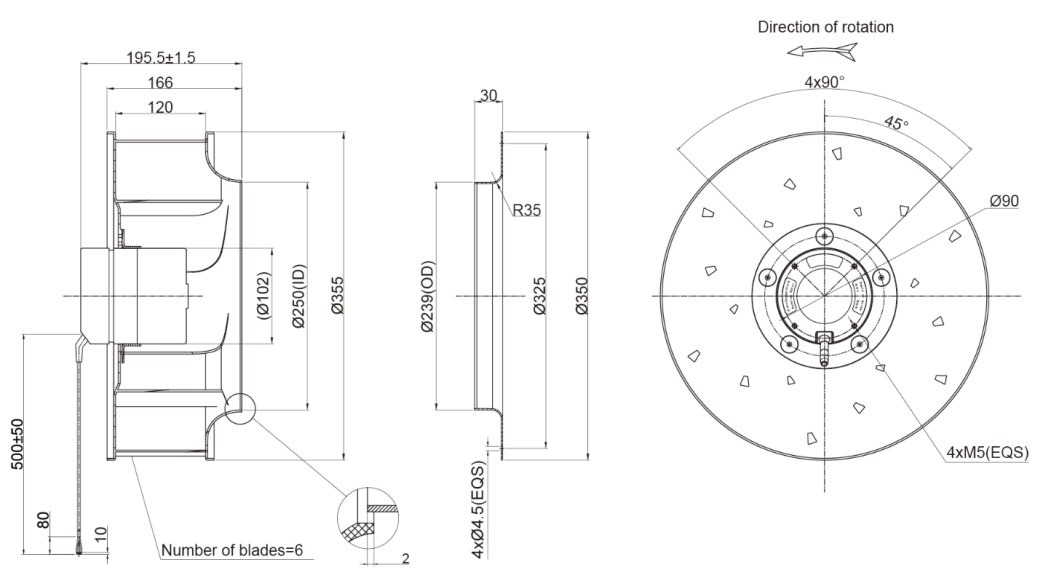

Ø355mm X 195.5mm（见尺寸图） |
| 2-2 |
叶轮材料 |
铝合金 |
| 2-3 |
叶片数量 |
6 |
| 2-4 |
轴承系统 |
NMB 滚珠轴承 |
| 2-5 |
导线 |
直流(AWG18#) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(48VDC)
温度——室温
湿度——65% RH
注意事项：
1.电源线: DC(4×AWG18#)。
2.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
