180mm EC 双进风蜗壳风机PD3N180B2EM

PD3N180B2EM 产品是一款专为暖通空调系统、空气净化器，以及商业设备而设计的 180mm EC双进风蜗壳风机。双进风结构可有效提升送风效率，降低机组运行噪音；热回收新风系统的室内外空气置换单元；商用空气净化器的高效过滤模块风路驱动；以及商用除湿机的冷凝除湿风路循环、热泵机组的外机散热单元等核心工艺环节。凭借大直径双进风叶轮带来的2000m³/h超大排风量与710Pa中高静压，PD3N180B2EM能够在暖通空调系统、空气净化设备及各类商业通风设备中提供高效稳定的气流动力，满足工业与商用场景对通风系统的严苛需求。整机工作温度范围为 -25℃~60℃，工作湿度5%~90%RH，防护等级 IP44，可在空调设备间、吊顶夹层、新风机组内部等受限空间中长期稳定运行。NMB滚珠轴承系统与堵转保护、极性保护、自动重启等内置电机保护功能，确保设备在长时间连续运转中实现免维护运行，大幅降低暖通空调设备群的全生命周期运维成本。

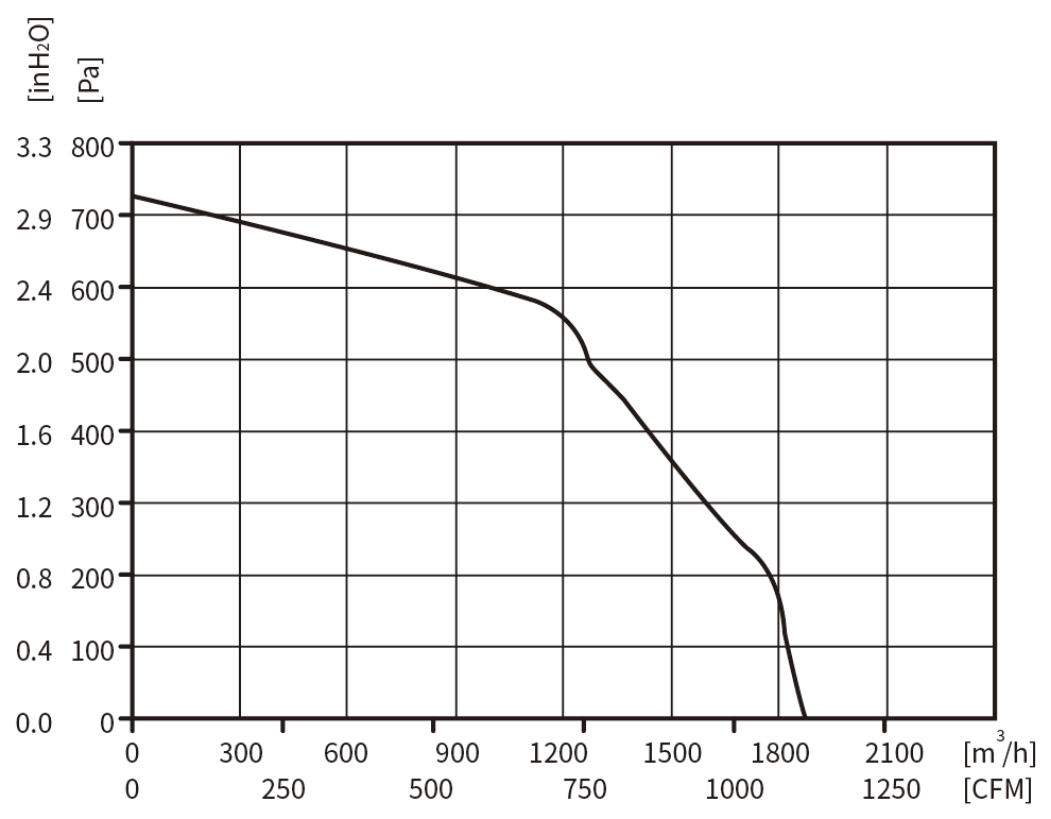

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG22#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
