| 1-1 |
额定电压 |
380 VAC |
| 1-2 | 频率 | 50/60 Hz |
| 1-3 | 额定电压范围 | 304~456 VAC |
| 1-4 | 转速 |
1700 RPM |
| 1-5 | 输入电流 | 2.15 A |
| 1-6 | 功率 |
1250 W |

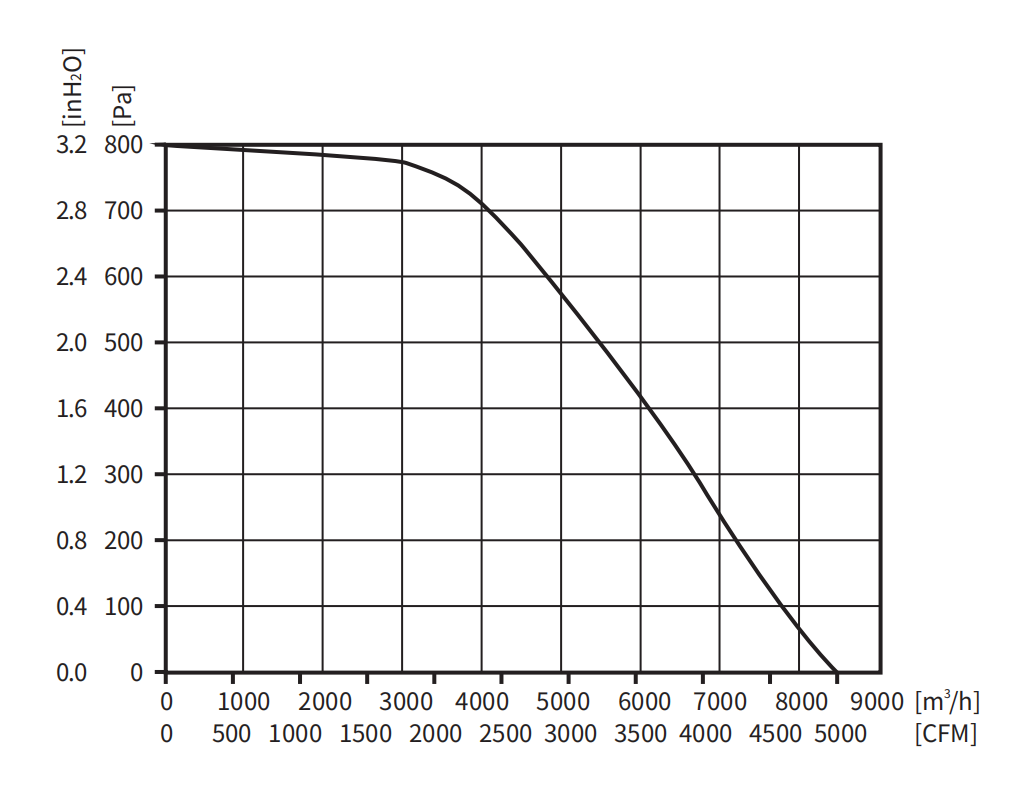

| 1-7 | 风量 |
5002.25 CFM / 8500 m³/H |
| 1-8 | 风压 |
3.15 inH2O / 800 Pa |
| 1-9 | 噪音（分贝） | 81 dB(A) |
| 1-10 | 寿命 |
50,000 小时(L10) 室温40℃At 40℃ room, 湿度 15%~65%RH. |
| 1-11 | 绝缘等级 | Class B |
| 1-12 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-13 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-14 | 防护等级 | IP44 |
| 1-15 | 信号输出 |
转速信号输出（示波器） |
| 2-1 |
外观尺寸 |

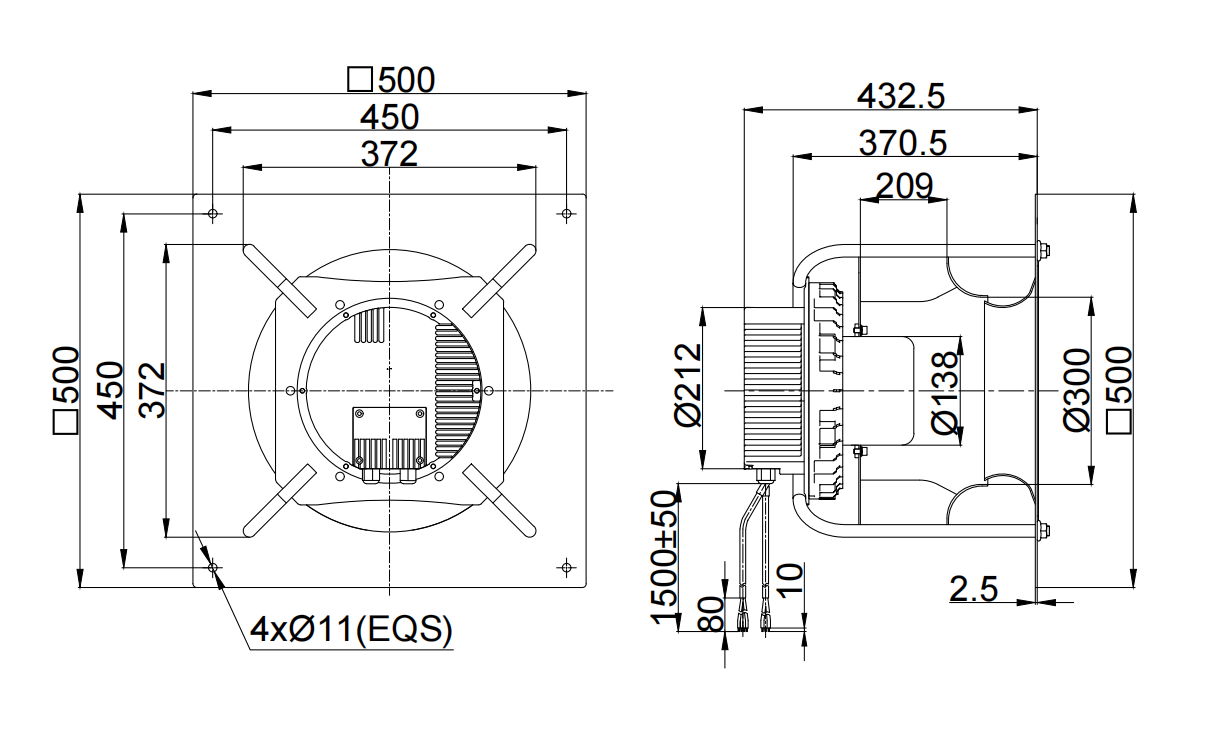

500mm X 500mm X 432.5mm（见尺寸图） |
| 2-2 |
叶轮材料 |
冷轧钢板 |
| 2-3 |
叶片数量 |
8 |
| 2-4 |
轴承系统 |
NMB 滚珠轴承 |
| 2-5 |
导线 |
交流(AWG20#)，直流(AWG22#) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(230VAC/50Hz)
温度——室温
湿度——65% RH
注意事项：
1.电源线: AC(3×AWG20#)，DC(4×AWG22#)。
2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。
3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
如果您有任何问题，请随时与我们联系。
