560mm EC 后向离心风机
560mm EC 后向离心风机

560mm EC 后向离心风机PB3N560B4EM560mm EC 后向离心风机

PBM平步电机专注于EC风机; 证书: CE,UL,ROHS; 供应能力: 100,000 个/年。

技术说明

基本参数

1-1 额定电压
380 VAC
1-2 频率 50/60 Hz
1-3 额定电压范围

304~456VAC

1-4 转速

850 RPM

1-5 输入电流 1.3 A
1-6 功率

770 W

1-7 风量

5355.35 CFM / 9100 m³/H

1-8 风压

1.28 inH2O / 320 Pa

1-9 噪音(分贝) 69 dB(A)
1-10 寿命

50,000 小时(L10)
室温40℃, 湿度 15%~65%RH.

1-11 绝缘等级 Class B
1-12 电机保护

堵转保护
极性保护
自动重启

1-13 转速控制

控制输入 0~10VDC / PWM

1-14 防护等级 IP44
1-15 信号输出

转速信号输出(示波器)


机械性能

2-1

外观尺寸

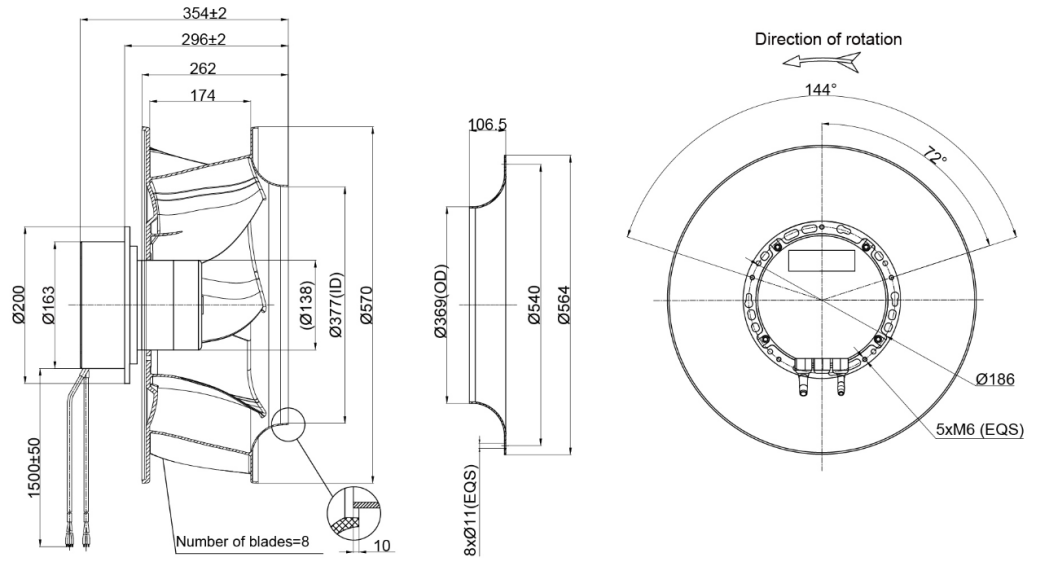

Ø560mm X 354mm (见尺寸图)

2-2

叶轮材料

铝合金

2-3

叶片数量

6
2-4

轴承系统

NMB 滚珠轴承

2-5

导线

交流(AWG20#)直流(AWG22 #)


环境条件

3-1

工作温度

-25℃ — 60℃

3-2

存储温度

-40℃ — 75℃

3-3

工作湿度

5% — 90% RH

3-4

存储湿度

5% — 95% RH

曲线/绘图

测试条件:

输入电压——额定工作电压(380VAC/50Hz)

温度——室温

湿度——65% RH


注意事项:

1.电源线: AC(3×AWG20#)DC(4×AWG22#)

2.三芯线: 棕线=火线;蓝线=零线;黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压,需与上拉电阻器串联使用,详情见接线图);黄线=0-10直流电压调速/占空比调速;白线=转速信号输出 (示波器);蓝线=接地线。
