200mm EC 轴流风机
200mm EC 轴流风机

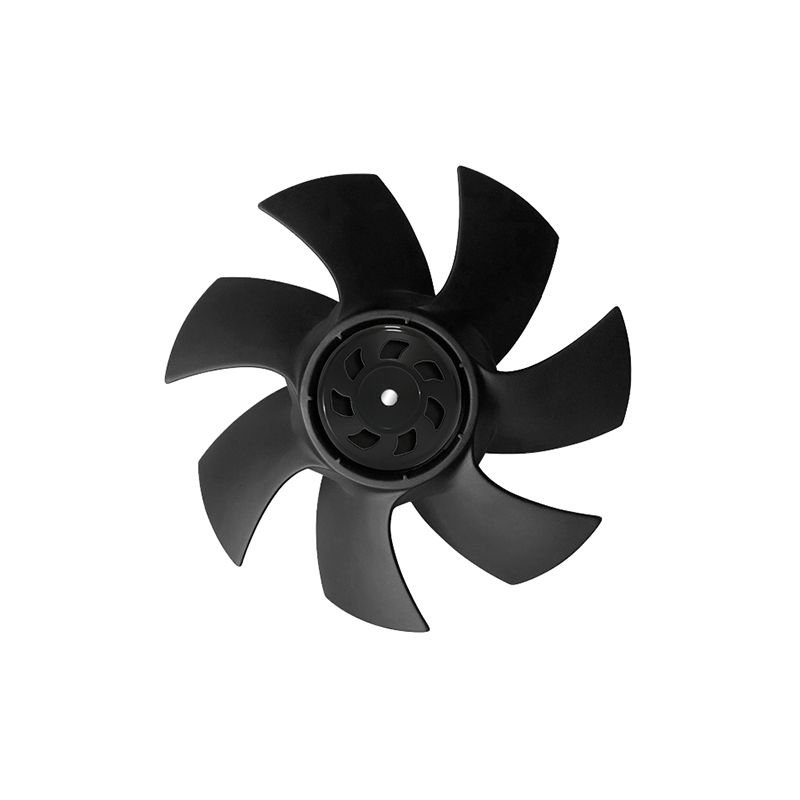

200mm EC 轴流风机PA3N200B2E-RN0200mm EC 轴流风机

PBM平步电机专注于EC风机; 证书: CE,UL,ROHS; 供应能力: 100,000 个/年。

技术说明

基本参数

1-1 额定电压
230 VAC
1-2 频率 50/60 Hz
1-3 额定电压范围 184~277 VAC
1-4 转速 3000 RPM
1-5 输入电流 0.45 A
1-6 功率 58 W
1-7 风量

676.78 CFM / 1150 m3/H

1-8 风压

676.78 CFM / 1150 m3/H

1-9 噪音(分贝) 62  dB(A)
1-10 寿命

50,000 小时(L10)

室温40°C湿度15%~65%RH

1-11 绝缘等级 Class B
1-12 电机保护

L堵转保护
极性保护
自动重启

1-13 转速控制

控制输入 0~10VDC / PWM

1-14 防护等级 IP55
1-15 信号输出

转速信号输出(示波器)


机械性能

2-1

外观尺寸

200mm X 72.5mm (见尺寸图)

2-2

叶轮材料

PA66+GF

2-3

叶片数量

7
2-4

轴承系统

NMB 滚珠轴承

2-5

导线

交流(AWG20#),直流(AWG24 #)


环境条件

3-1

工作温度

-25℃ — 60℃

3-2

存储温度

-40℃ — 75℃

3-3

工作湿度

5% — 90% RH

3-4

存储湿度

5% — 95% RH

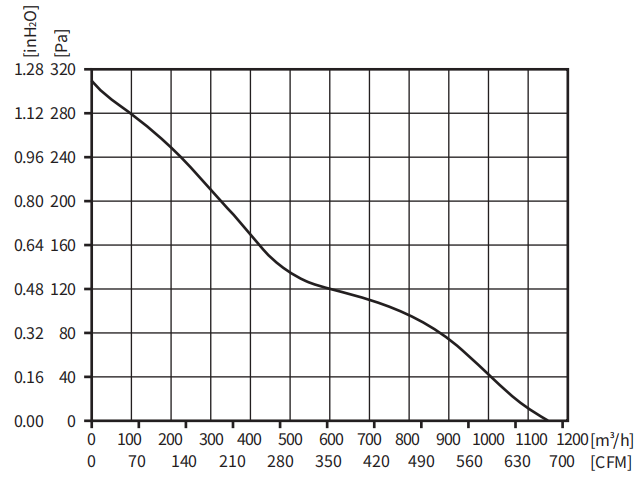

曲线/绘图



测试条件:

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项:

1.电源线: AC(3×AWG18#)DC(4×AWG24#)

2.三芯线: 棕线=火线;蓝线=零线;黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压,需与上拉电阻器串联使用,详情见接线图);黄线=0-10直流电压调速/占空比调速;白线=转速信号输出 (示波器);蓝线=接地线。
