1-1 |
额定电压 |
230 VAC |
1-2 | 频率 | 50/60 Hz |
1-3 | 额定电压范围 | 184~270 VAC |
1-4 | 转速 |
2680 RPM |
1-5 | 输入电流 | 1.8 A |
1-6 | 功率 |
420 W |

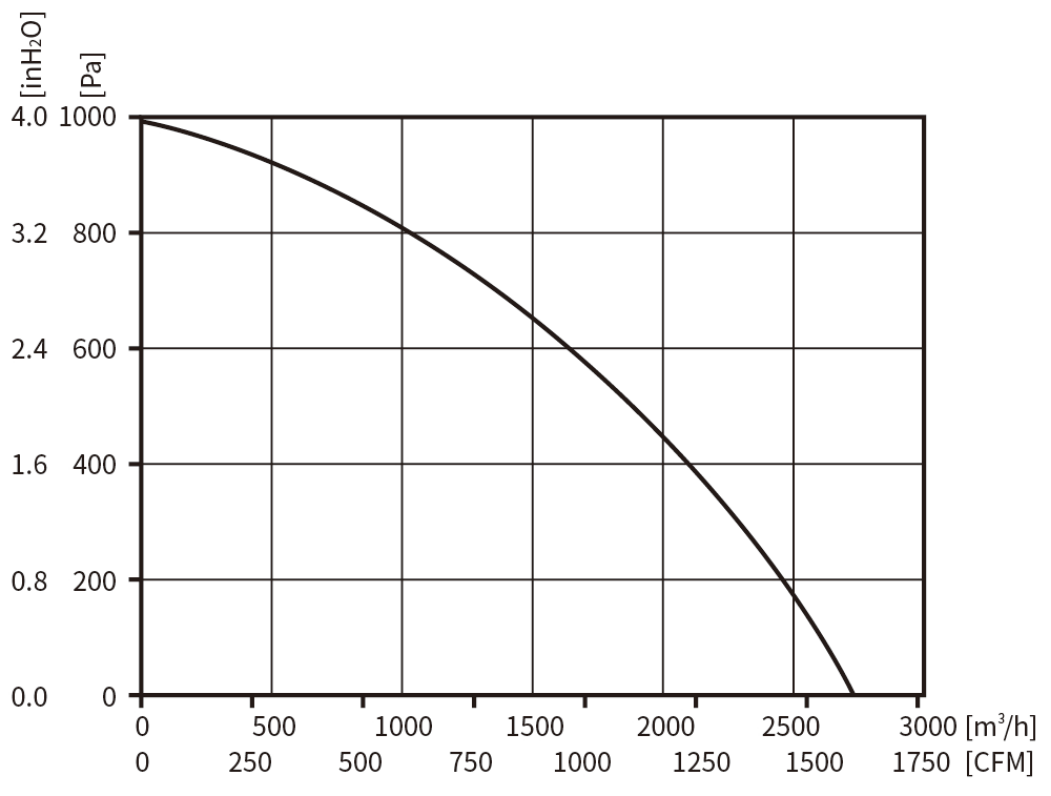

1-7 | 风量 |
1612.49 CFM / 2740 m³/H |
1-8 | 风压 |
3.97 inH2O / 992 Pa |
1-9 | 噪音(分贝) | 78 dB(A) |
1-10 | 寿命 |
50,000 小时(L10) |
1-11 | 绝缘等级 | Class B |
1-12 | 电机保护 |
堵转保护 |
1-13 | 转速控制 |
控制输入 0~10VDC / PWM |
1-14 | 防护等级 | IP44 |
1-15 | 信号输出 |
转速信号输出(示波器) |
2-1 |
外观尺寸 |

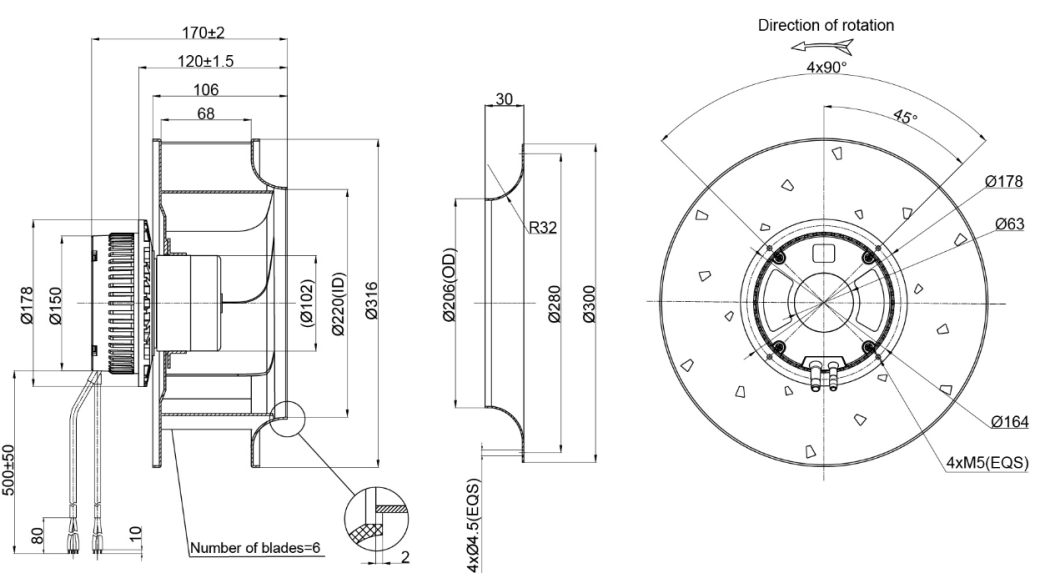

Ø310mm X 170mm (见尺寸图) |
2-2 |
叶轮材料 |
铝合金 |
2-3 |
叶片数量 |
6 |
2-4 |
轴承系统 |
NMB 滚珠轴承 |
2-5 |
导线 |
直流(AWG20#),交流(AWG22 #) |
3-1 |
工作温度 |
-25℃ — 60℃ |
3-2 |
存储温度 |
-40℃ — 75℃ |
3-3 |
工作湿度 |
5% — 90% RH |
3-4 |
存储湿度 |
5% — 95% RH |
测试条件:
输入电压——额定工作电压(230VAC/50Hz)
温度——室温
湿度——65% RH
注意事项:
1.电源线: AC(3×AWG20#),DC(4×AWG22#)。
2.三芯线: 棕线=火线;蓝线=零线;黄&绿线=接地线。
3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压,需与上拉电阻器串联使用,详情见接线图);黄线=0-10直流电压调速/占空比调速;白线=转速信号输出 (示波器);蓝线=接地线。
