PC60B24610Z 60mm DC贯流风机是一款专为风幕机例如超市/商场入口风幕等宽幅层流送风场景而设计的直流驱动解决方案。风幕机贯流式相对纤长的机身使其能够嵌入壁挂式空调、落地式风幕机、大型空气净化器等设备的狭长风道中，沿叶轮全长方向形成连续稳定的“气帘”式均匀气流——气流速度沿出口方向变化极小，特别适合需要大跨度均匀覆盖的中低压通风系统。与AC版本相较，DC贯流风机在工作电压范围、调速响应速度和信号反馈方面具备明显优势，为系统集成商提供了更高的设计灵活性和智能化接口。
PBM专注DC/EC电机及风机技术超过15年。我们提供从需求分析到批量交付的全流程工程服务。支持定制化方案。无论您正在开发的是超市风幕机、家用/商用空气净化器、嵌入式电烤箱，还是空调室内机和车辆通风系统，PBM的技术销售团队都将为您提供从原型验证到量产落地的全程工程支持，将标准品的可靠性与定制品的适配性融为一体。
基本参数
| 1-1 |
额定电压 |
24 VDC |
| 1-2 | 额定电压范围 |
16~28 VDC |
| 1-3 | 转速 | 2400 RPM |
| 1-4 | 输入电流 | 0.6 A |
| 1-5 | 功率 | 14.4 W |

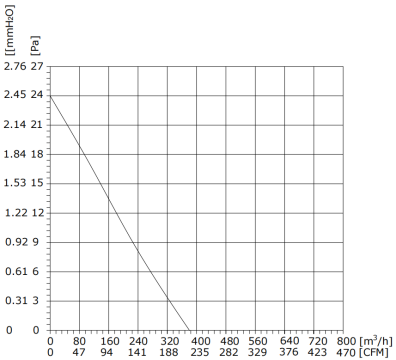

| 1-6 | 风量 | 223.63 CFM / 380 m³/H |
| 1-7 | 风压 | 2.45 mmH2O / 24 Pa |
| 1-8 | 噪音（分贝） | 44 dB(A) |
| 1-9 | 寿命 |
50,000 小时(L10) 室温 40℃, 湿度 15%~65%RH. |
| 1-10 | 绝缘等级 | Class B |
| 1-11 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-12 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-13 | 防护等级 | IP44 |
| 2-1 |
外观尺寸 |

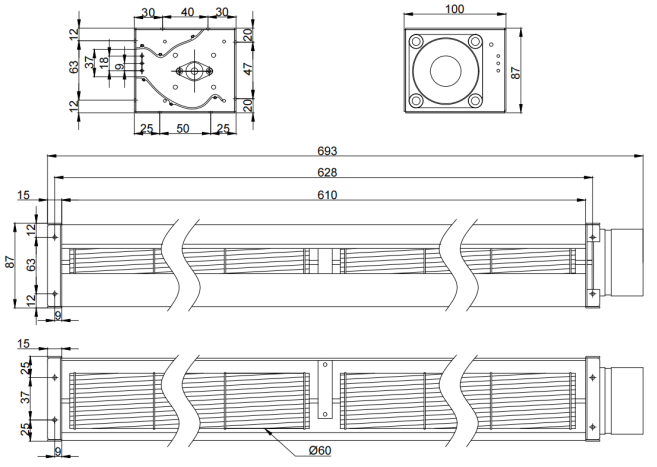

87mm X 100mmX693m (see dimension drawing) |
| 2-2 |
叶轮材料 |
铝合金 |
| 2-3 |
叶片数量 |
22 |
| 2-4 |
轴承系统 |
NMB 轴承 |
| 2-5 |
导线 |
直流(AWG22 #) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(12VDC)
温度——室温
湿度——65% RH
注意事项：
电源线：3X(红线，黑线，白线 AWG22#)
红线=+12VDC,白线=0-10VDC,蓝线=GND.
