PS3N160B48M 产品是一款专为空气净化而设计的 160mm DC单进风蜗壳风机。它将室内污浊空气吸入，依次推动气流穿过多级滤网，经过净化后以定向气流送回室内。620 Pa 中高静压能够有效克服HEPA高效滤网以及活性炭滤网、初效滤网等组合形成的累积阻力，无论是空气净化器初装状态还是滤网接近寿命末期，均能维持稳定的洁净风量，保障 CADR不衰减，从而延长滤网的有效更换周期，降低用户的长期维护成本。
PBM专注于高品质EC/DC风机及智能气流解决方案的研发与制造，针对空气净化与洁净设备制造商的多样化需求，PBM可提供专项定制服务。
基本参数
| 1-1 |
额定电压 |
48 VDC |
| 1-2 | 额定电压范围 | 36~57 VDC |
| 1-3 | 转速 |
1950 RPM |
| 1-4 | 输入电流 | 2.2 A |
| 1-5 | 功率 |
105 W |
| 1-6 | 风量 |
323.68 CFM / 550 m³/H |
| 1-7 | 风压 |
2.48 inH2O / 620 Pa |
| 1-8 | 噪音（分贝） | 62 dB(A) |
| 1-9 | 寿命 |
50,000 小时(L10) 室温40℃, 湿度 15%~65%RH. |
| 1-10 | 绝缘等级 | Class B |
| 1-11 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-12 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-13 | 防护等级 | IP44 |
| 1-14 | 信号输出 |
转速信号输出（示波器） |
| 2-1 |
外观尺寸 |

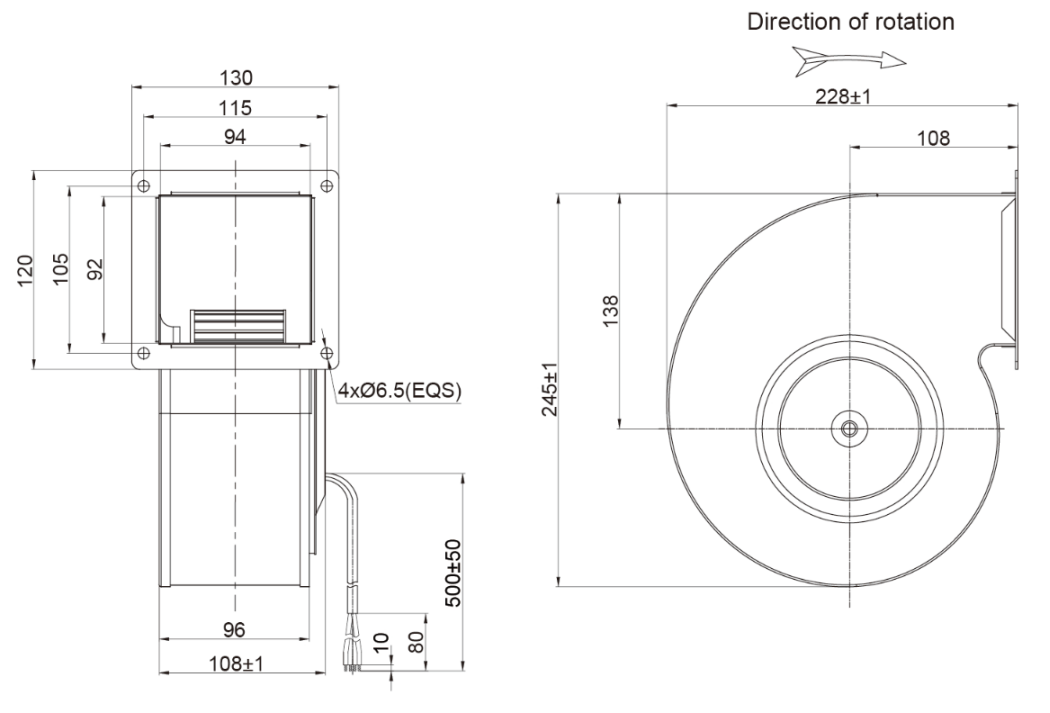

245mm X 228mm X 130mm（见尺寸图） |
| 2-2 |
叶轮材料 |
镀锌钢板 |
| 2-3 |
叶片数量 |
38 |
| 2-4 |
轴承系统 |
NMB 滚珠轴承 |
| 2-5 |
导线 |
直流(AWG18#) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(48VDC)
温度——室温
湿度——65% RH
注意事项：
1.电源线: DC(4×AWG18#)。
2.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
如果您有任何问题，请随时与我们联系。
