PB3N280B24M 产品是一款专为暖通空调部分冷却和加热系统而设计的 280mm DC后向离心风机。广泛应用于VRF多联机系统的分区送风末端——通过精准控制各区域的送风量和温度独立调节，实现办公楼、酒店式公寓、商场内各房间的分户/分区供冷供热；FCU风机盘管机组的室内风路循环模块；以及分区空调系统的气流分配单元。
我们可按需提供OEM定制服务，包括防护等级升级（最高可达IP55）、接线方案定制。PBM不仅是风机制造商，更是您的分区供冷供热系统气流解决方案服务商。
基本参数
| 1-1 |
额定电压 |
24 VDC |
| 1-2 | 额定电压范围 | 16~28 VDC |
| 1-3 | 转速 |
2600 RPM |
| 1-4 | 输入电流 | 9.6 A |
| 1-5 | 功率 |
230.4 W |

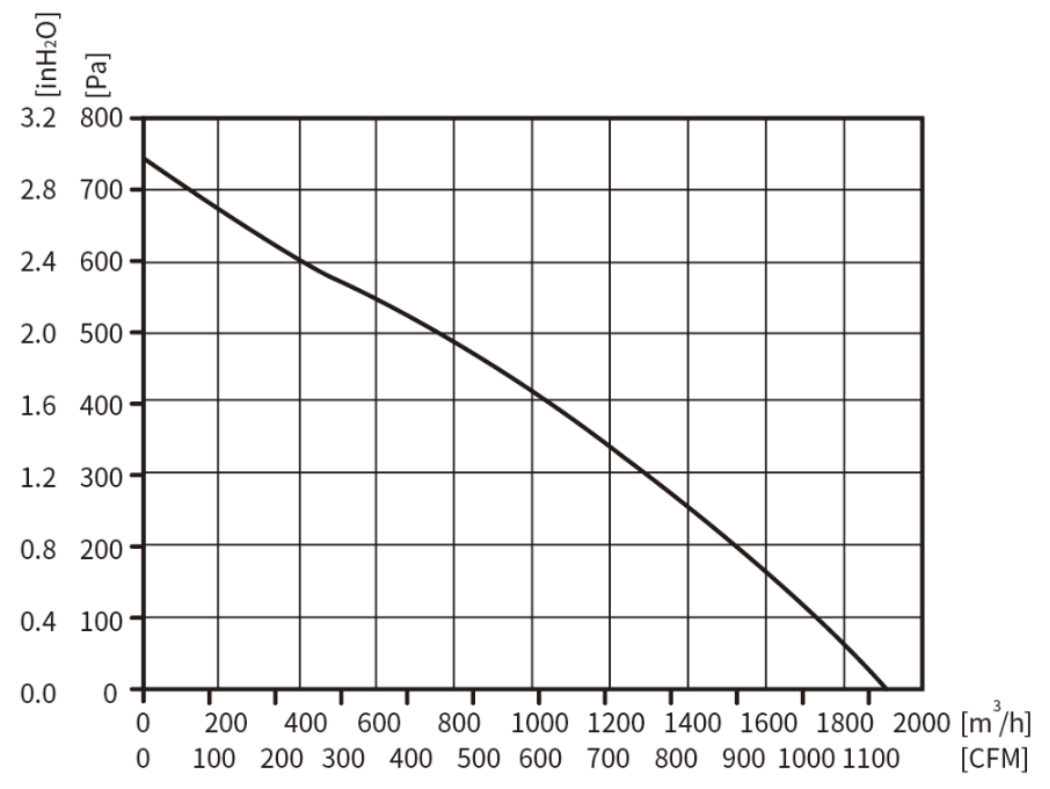

| 1-6 | 风量 |
1213 CFM / 1930 m³/H |
| 1-7 | 风压 |
4.12 inH2O / 740 Pa |
| 1-8 | 噪音（分贝） | 74 dB(A) |
| 1-9 | 寿命 |
50,000 小时(L10) 室温40℃, 湿度 15%~65%RH. |
| 1-10 | 绝缘等级 | Class B |
| 1-11 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-12 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-13 | 防护等级 | IP44 |
| 1-14 | 信号输出 |
转速信号输出（示波器） |
| 2-1 |
外观尺寸 |

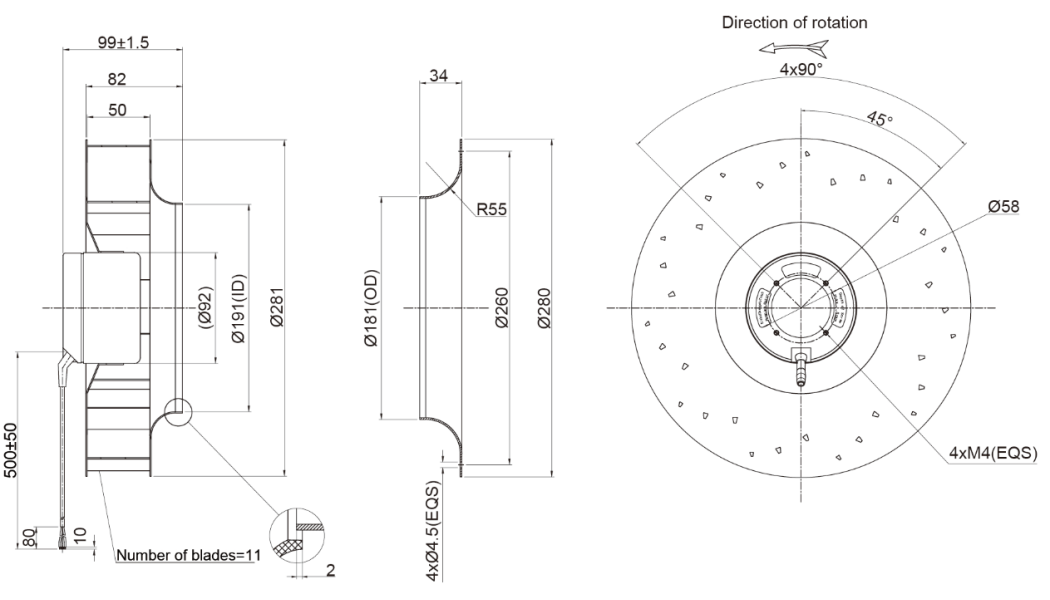

Ø280mm X 99mm（见尺寸图） |
| 2-2 |
叶轮材料 |
镀锌钢板 |
| 2-3 |
叶片数量 |
11 |
| 2-4 |
轴承系统 |
NMB 滚珠轴承 |
| 2-5 |
导线 |
直流(AWG18#) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(24VDC)
温度——室温
湿度——65% RH
注意事项：
1.电源线: DC(4×AWG18#)。
2.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
