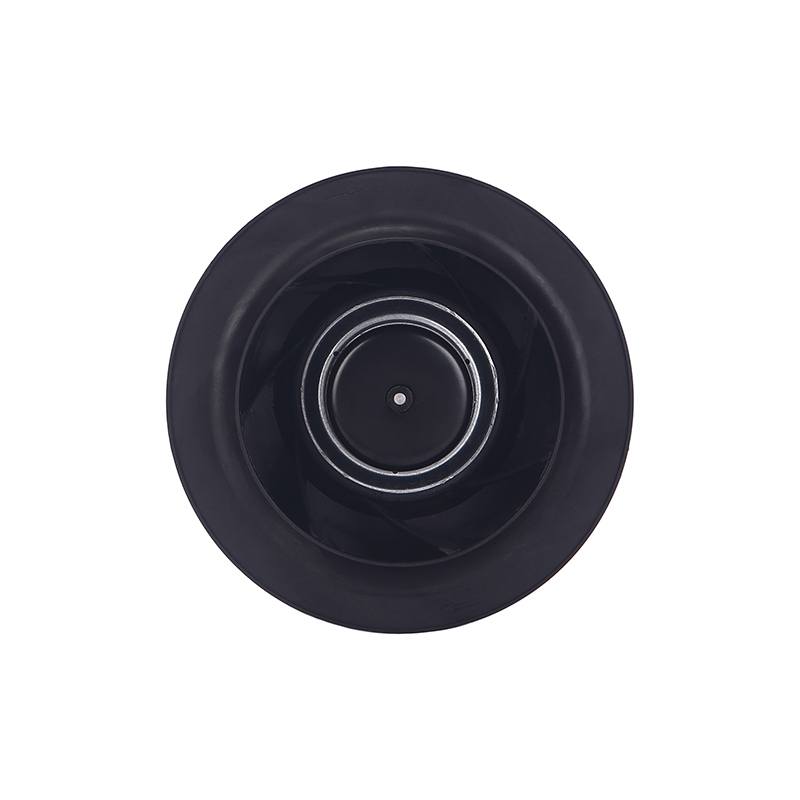

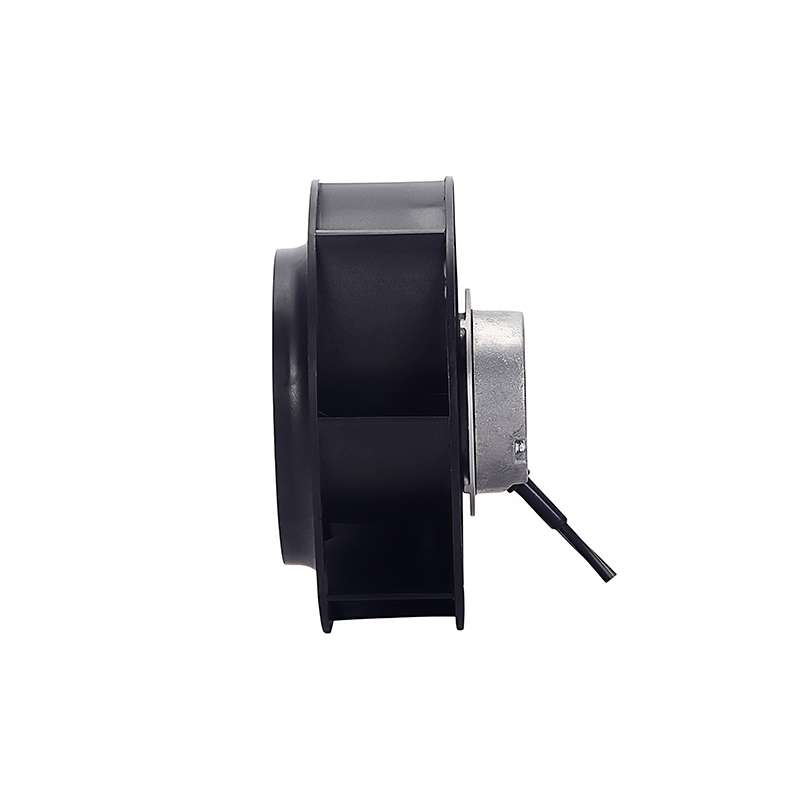

PB3N133B48M 产品是一款专为暖通空调系统、空气净化设备及通信与电力机柜散热 而设计的 133mm DC后倾式离心风机。后向离心风机与空调系统解决方案提供商和关键设备制造商深度配合，提供完整的气流控制解决方案。搭载高效DC无刷电机，相比传统交流异步电机全工况下可实现 30%~50% 的显著节能收益。
针对广大暖通空调与设备制造商的多样化需求，PBM提供多种定制服务。叶片采用一体化注塑成型的PA6+GF材质，PBM为其提供长期抗UV老化、气动性能优化等专项ODM协同深度调整服务。
基本参数
| 1-1 | 额定电压 | 48 VDC |
| 1-2 | 额定电压范围 | 36~58 VDC |
| 1-3 | 转速 |
4100 RPM |
| 1-4 | 输入电流 | 0.75 A |
| 1-5 | 功率 |
36 W |
| 1-6 | 风量 |
162.43 CFM / 276 m³/H |
| 1-7 | 风压 |
1.85 inH2O / 462 Pa |
| 1-8 | 噪音（分贝） | 67 dB(A) |
| 1-9 | 寿命 |
50,000 小时(L10) 室温40℃, 湿度 15%~65%RH. |
| 1-10 | 绝缘等级 | Class B |
| 1-11 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-12 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-13 | 防护等级 | IP44 |
| 1-14 | 信号输出 |
转速信号输出（示波器） |
| 2-1 |
外观尺寸 |
Ø133mm X 61mm（见尺寸图） |
| 2-2 |
叶轮材料 |
PA6+GF |
| 2-3 |
叶片数量 |
7 |
| 2-4 |
轴承系统 |
NMB 滚珠轴承 |
| 2-5 |
导线 |
直流(AWG20#) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(48VDC)
温度——室温
湿度——65% RH
注意事项：
1.电源线: DC(4×AWG20#)。
2.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
如果您有任何问题，请随时与我们联系。
