PK3N250B2E-MZ0 是一款专为洁净空调箱与空气处理机组（AHU）、 风机过滤单元（FFU）、新风处理机组（MAU）、新风处理机组（MAU）等而设计的 250mm EC 支架风机。搭载高效 EC 电机，相比传统 AC 风机全工况下可实现 30%~50% 的显著节能收益。EC 电机自身运行发热极低，排放到流通空气中的废热极少，在恒温恒湿洁净空调系统中不额外增加 AHU内部的环境热负荷，从而维持送风温度的精准控制。
PBM 专注于高品质 EC/DC 风机及智能气流解决方案的研发与制造，助力组合式空调箱、风机过滤单元及洁净空调系统。针对空气处理设备制造商的多样化需求，PBM 支持定制服务。
基本参数
| 1-1 |
额定电压 |
230 VAC |
| 1-2 | 频率 | 50/60 Hz |
| 1-3 | 额定电压范围 | 184~276 VAC |
| 1-4 | 转速 | 3100 RPM |
| 1-5 | 输入电流 | 1.6 A |
| 1-6 | 功率 | 220 W |

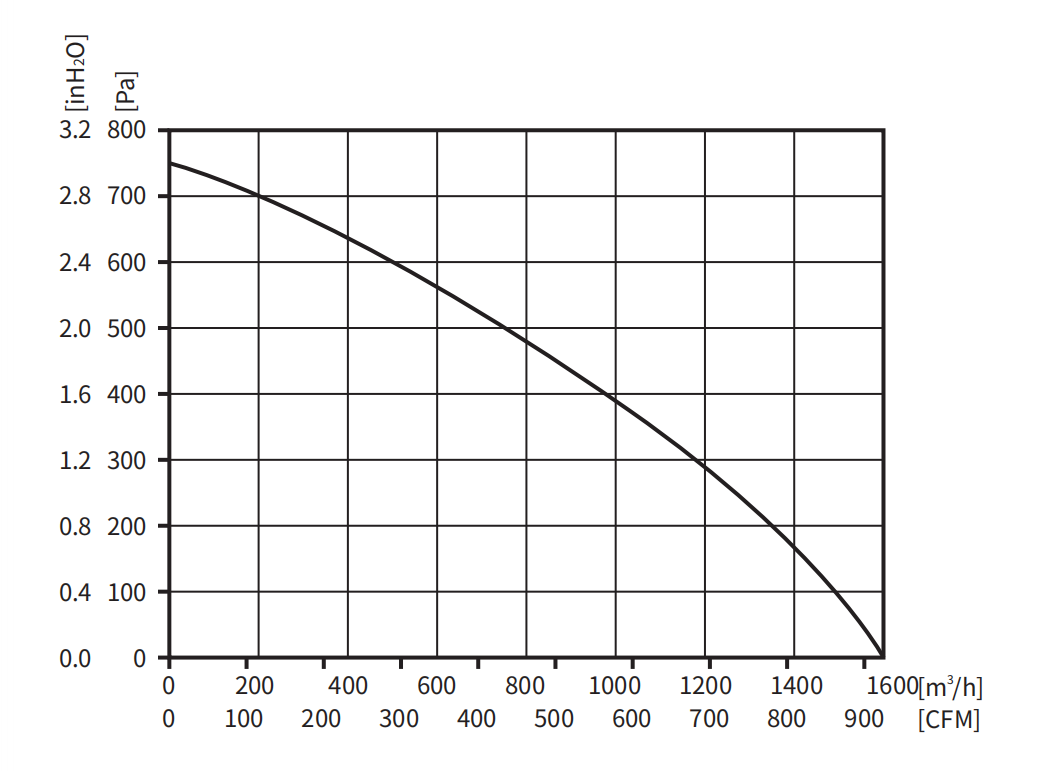

| 1-7 | 风量 |
941.60 CFM / 1600 m3/H |
| 1-8 | 风压 |
3.00 inH2O / 750 Pa |
| 1-9 | 噪音（分贝） |
72 dB(A) |
| 1-10 | 寿命 |
50,000 小时(L10) 室温40℃ , 湿度15%~65%RH. |
| 1-11 | 绝缘等级 | Class B |
| 1-12 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-13 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-14 | 防护等级 | IP55 |
| 1-15 | 信号输出 |
转速信号输出（示波器） |
| 2-1 |
外观尺寸 |

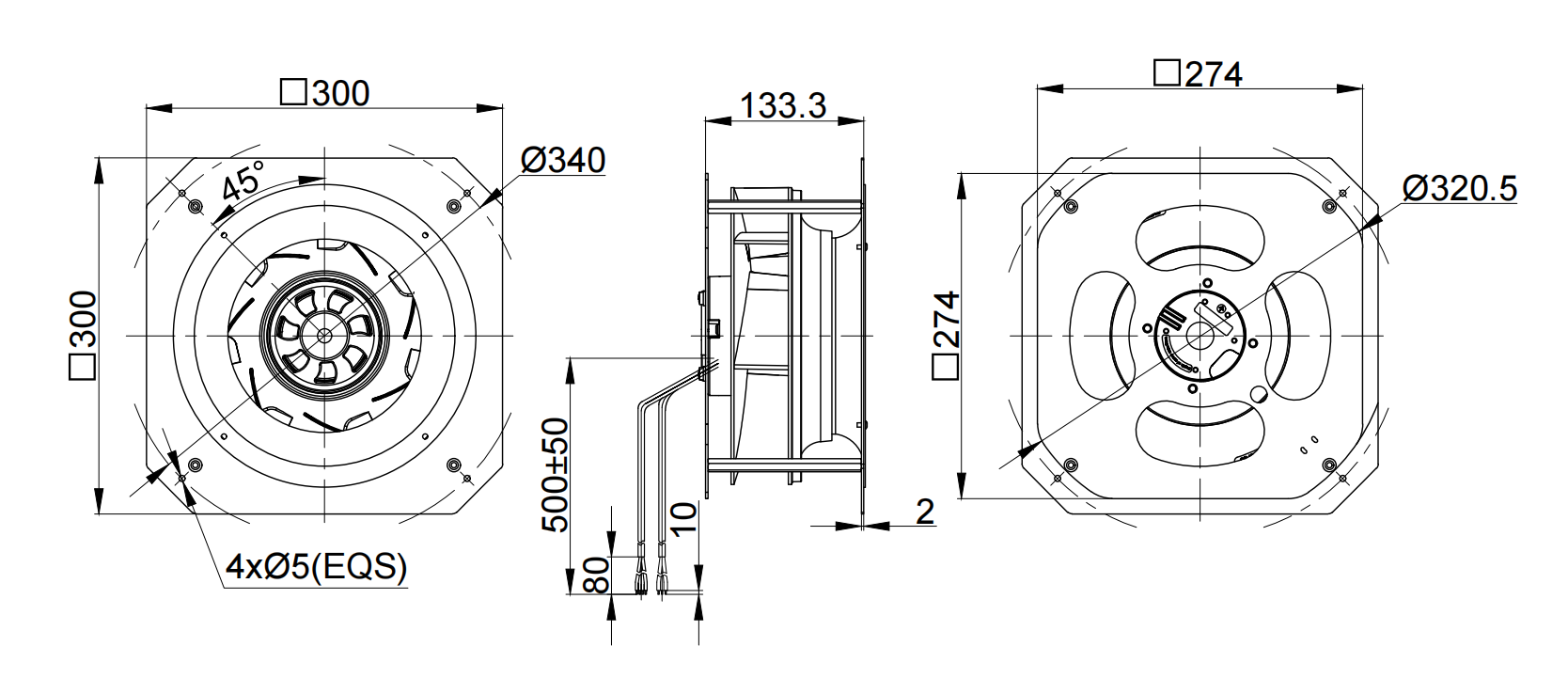

300mm X 300mm X 133.3mm (见尺寸图) |
| 2-2 |
叶轮材料 |
PA66+GF |
| 2-3 |
叶片数量 |
7 |
| 2-4 |
轴承系统 |
NMB 滚珠轴承 |
| 2-5 |
导线 |
交流(AWG20#)，直流(AWG24#) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(230VAC/50Hz)
温度——室温
湿度——65% RH
注意事项：
1.电源线: AC(3×AWG20#)，DC(4×AWG24#)。
2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。
3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
如果您有任何问题，请随时与我们联系。
