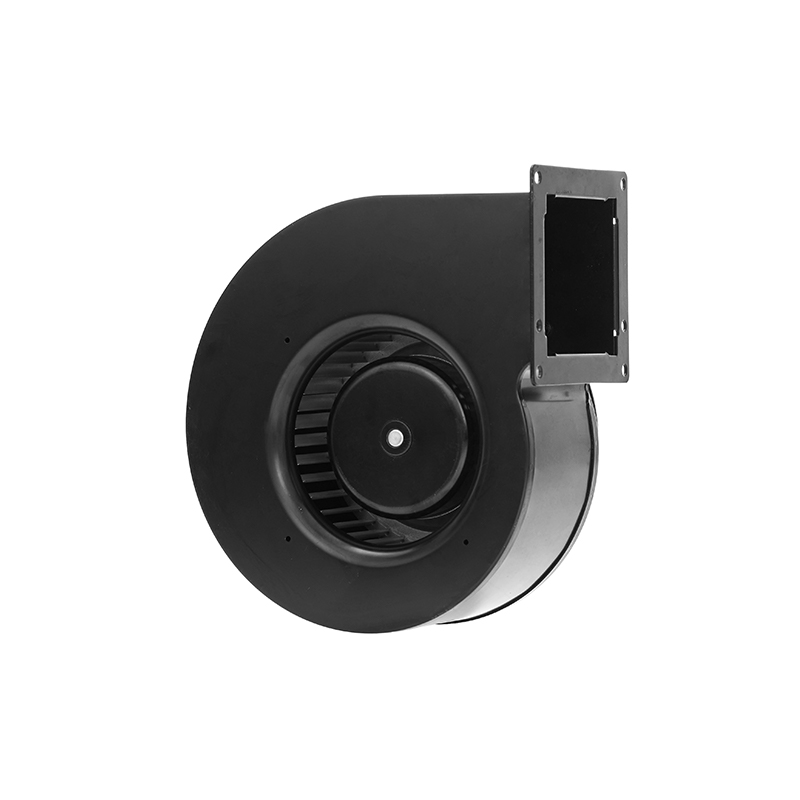

120mm EC 单进风蜗壳风机PS3N120B2EM

PBM平步电机专注于EC风机；
证书: CE,UL,ROHS；
供应能力: 100,000 个/年。

咨询

技术说明

PS3N120B2EM 产品是一款专为家用电器领域清洁电器，扫地机器人而设计的 120mm EC单进风蜗壳风机。具备 0~10VDC / PWM 双模式无级调速功能，可根据扫地机器人的地面材质识别传感器与尘盒负载情况实时调节风量，实现“按需吸力”，避免定速风机造成的续航浪费与不必要的能源损耗，尤其适用于需要长时间运行的扫拖一体机器人。采用34片镀锌钢板前向叶轮与优化蜗壳流道设计，在471 Pa中高静压工况下仍保持稳定出风，配合基于空气动力学的流线型风道设计，轻松克服扫地机器人系统中尘盒过滤网、HEPA滤芯、风道弯头及尘气分离装置的累积阻力。

PBM专注于高品质EC/DC风机及智能气流解决方案的研发与制造，支持转速信号输出（FG），便于系统集成与扫地机器人主控单元（MCU）实现精准监控，配合0~10V/PWM调速可精准匹配清洁系统恒风量或恒静压控制策略，满足不同地面材质与污渍程度对吸力档位的动态需求。我们可按需提供OEM定制服务，包含特定接线方案、防护等级升级（最高可达IP55）、紧凑化尺寸适配及消音棉配件适配。

基本参数

1-1	额定电压	230 VAC
1-2	频率	50/60 Hz
1-3	额定电压范围	184~270 VAC
1-4	转速	2400 RPM
1-5	输入电流	0.4 A
1-6	功率	55 W
1-7	风量	186.55 CFM / 317 m³/H
1-8	风压	1.88 inH2O / 471 Pa
1-9	噪音（分贝）	58 dB(A)
1-10	寿命	50,000 小时(L10) 室温40℃, 湿度 15%~65%RH.
1-11	绝缘等级	Class B
1-12	电机保护	堵转保护极性保护自动重启
1-13	转速控制	控制输入 0~10VDC / PWM
1-14	防护等级	IP44
1-15	信号输出	转速信号输出（示波器）

机械性能

2-1	外观尺寸	181mm X 172mm X 115mm（见尺寸图）
2-2	叶轮材料	镀锌钢板
2-3	叶片数量	34
2-4	轴承系统	NMB 滚珠轴承
2-5	导线	交流(AWG20#)，直流(AWG22 #)
