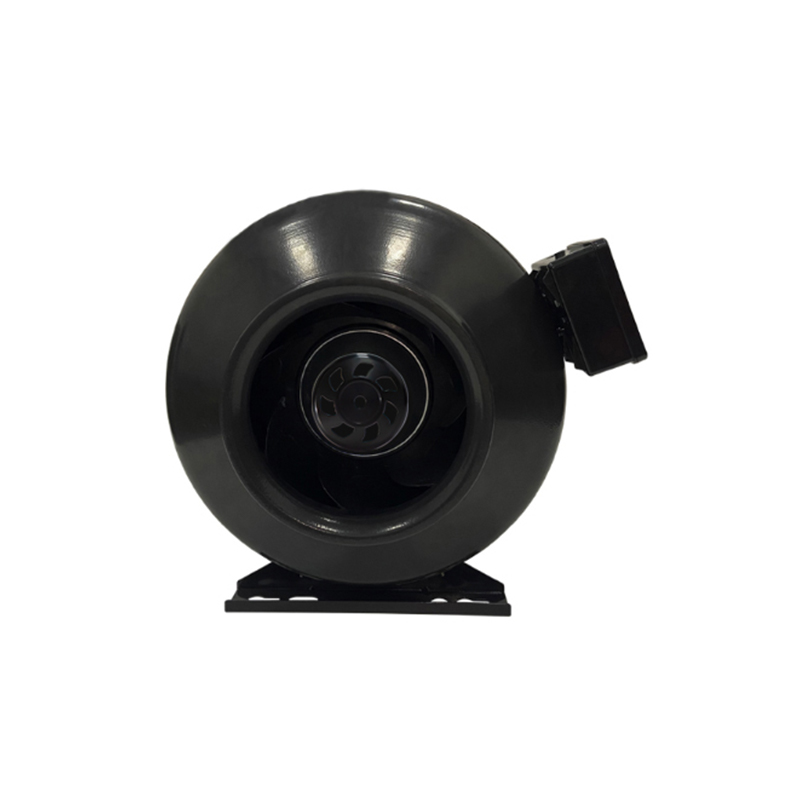

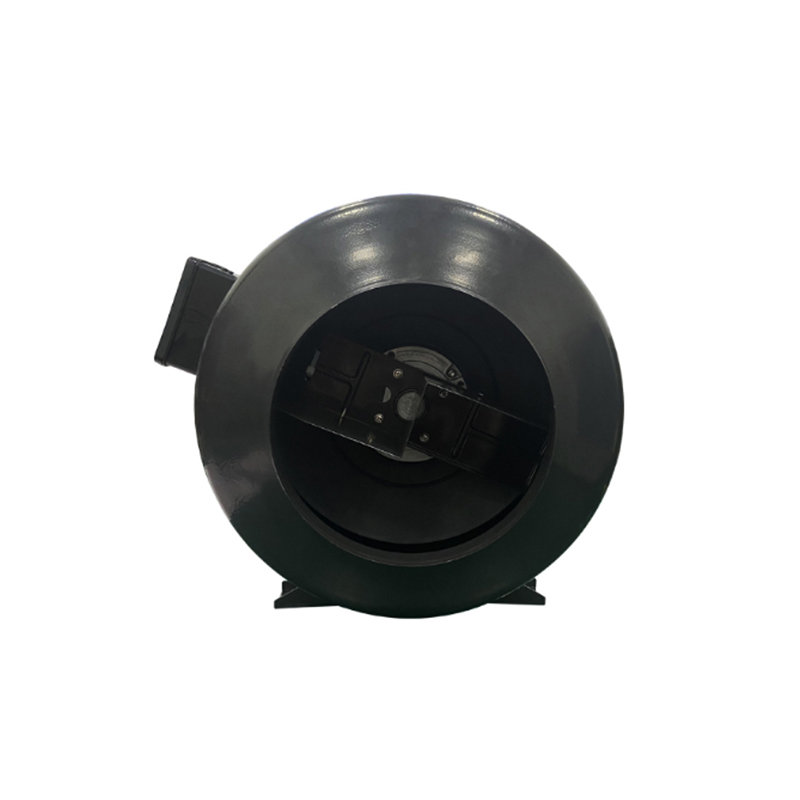

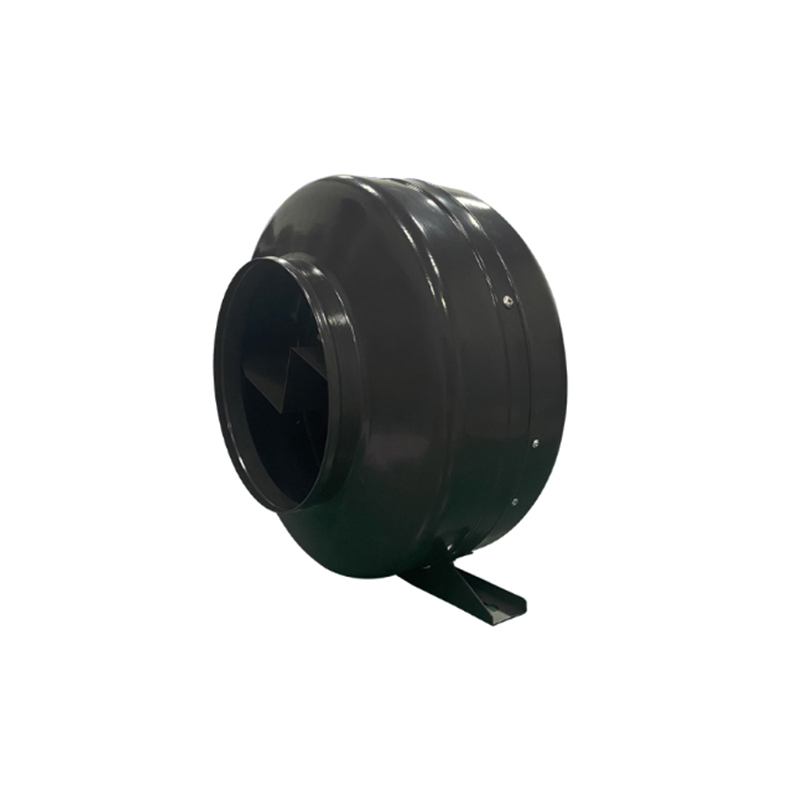

200mm EC 管道风机PQ3N200B2E-TZ0

200mm EC管道风机是一款专为住宅通风打造的家用管道风机。作为性能强劲的管道通风机，它采用高效EC电机与后向离心叶轮，在提供充沛风量的同时保持优异静压，能够轻松克服风管阻力，确保全屋气流畅通无阻。在管道风机150和200两个主流规格中，200mm口径款凭借更大的风量与风压表现，更适合作为别墅、大平层或复式住宅的新风主机，可覆盖更大空间、更远距离的通风需求。其机身采用紧凑化设计，是一款名副其实的超薄静音管道风机，运行噪音低至71 dB(A)，可轻松安装于吊顶夹层或设备间，不占用室内空间，不影响家居美观。作为可靠的管道风机，它内置智能控制模块，支持0-10V/PWM无级调速，可实现按需通风、节能运行。整机采用高品质滚珠轴承与防腐涂层，确保长时间稳定可靠。无论是全屋新风系统、局部排风改造，还是别墅地下室除湿通风，这款家用管道风机都能为现代家庭提供高效、静音、舒适的空气品质保障。

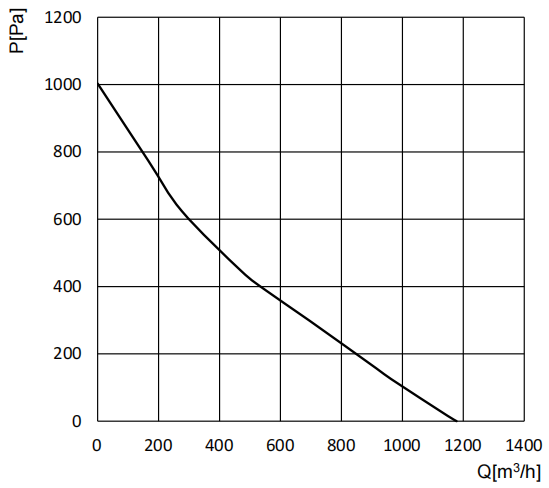

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG24#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
