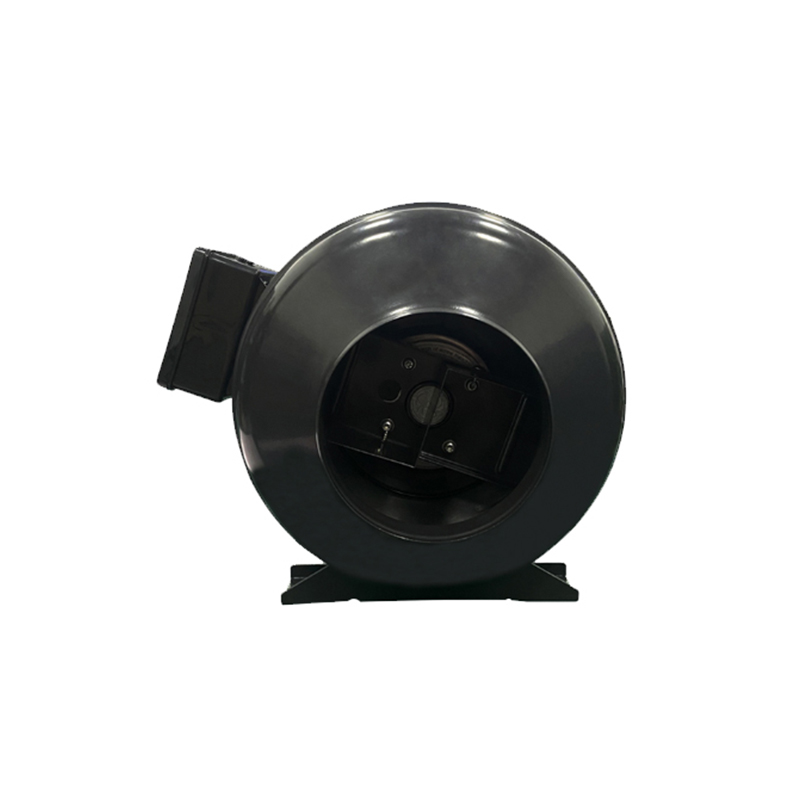

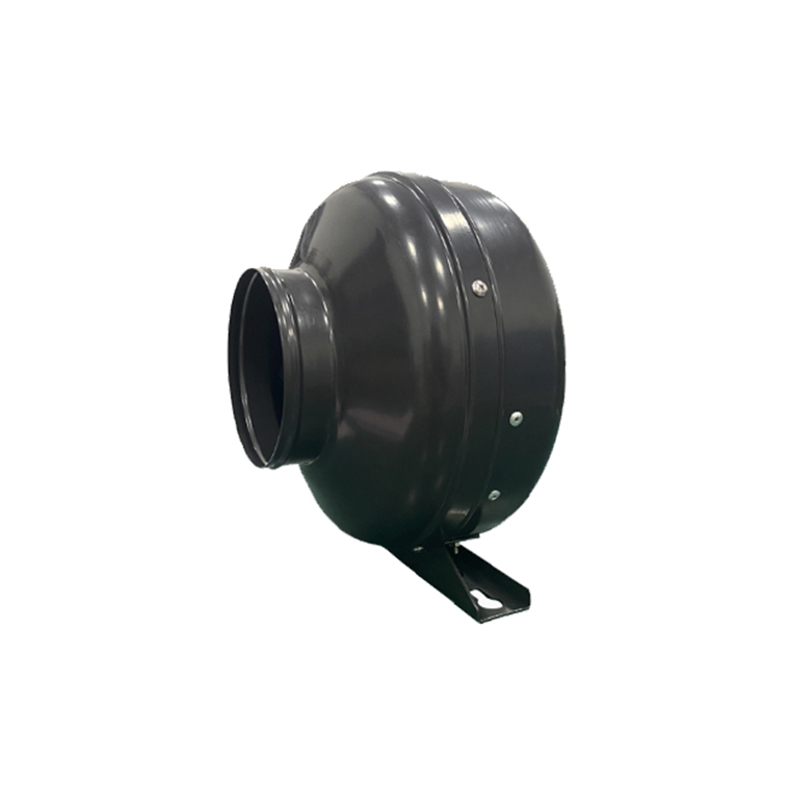

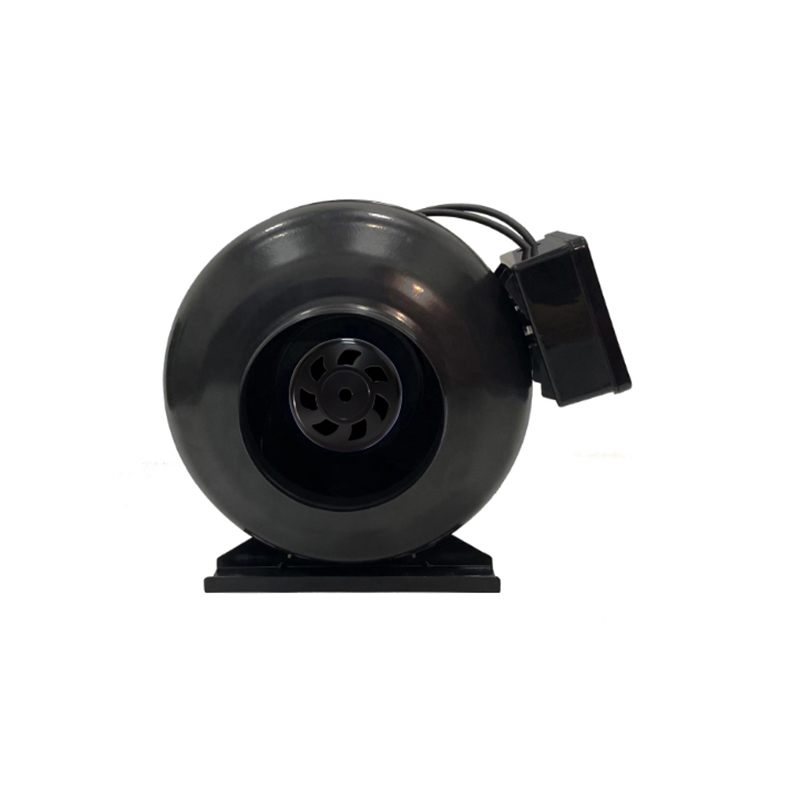

125mm EC 管道风机PQ3N125B2E-RZ0

125mm EC管道风机是一款集高效节能与紧凑设计于一身的管道通风机。作为一款典型的圆形管道风机，其125mm口径可与标准圆形风管快速连接，安装便捷，特别适合空间受限的安装场景。采用离心式管道风机设计，内置高效EC电机与后向离心叶轮，在提供强劲风量与高静压的同时，运行噪音低至48 dB(A)，是一款名副其实的超薄静音管道风机。其机身厚度经过优化设计，可轻松嵌入吊顶夹层、橱柜顶部或设备内部等狭窄空间，大幅降低安装门槛。作为专业的管道风机，它支持0-10V/PWM无级调速，可根据系统需求实时调节风量，实现按需通风、节能运行。整机采用高品质滚珠轴承与防腐涂层，确保长期稳定可靠。这款管道通风机广泛适用于住宅新风系统、小型商用空调、实验室通风、设备散热及浴室换气等场景，为各类对噪音敏感、空间受限的场所提供高效、静音、灵活的空气动力解决方案。

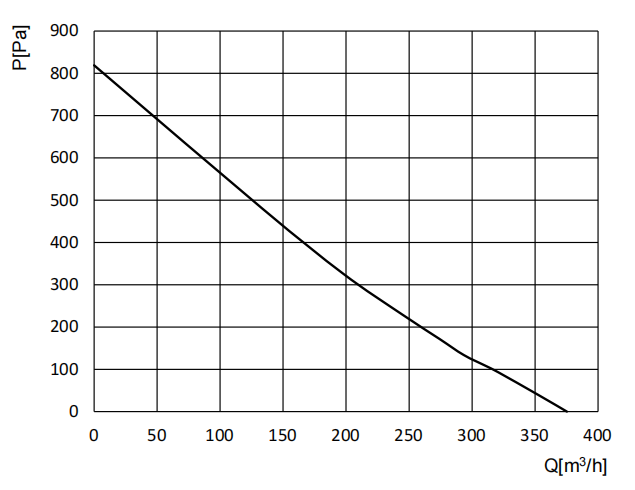

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG24#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
