160mm EC 单进风蜗壳风机PS3N160B2E-TP0

PS3N160B2E-TP0 产品是一款专为通风、净化领域中的风管式空调机（涵盖风管送风式空调机组、变频风管机、中/高静压风管连接型空调、中央空调末端室内机等各类商用与家用中央空调末端设备）而设计的 160mm EC单进风蜗壳风机。搭载高效EC电机，电机效率远高于传统交流异步电机，相比传统AC风机在部分负载工况下可节能30%以上。具备0~10VDC/PWM双模式无级调速功能，可根据风管式空调机的末端静压与送风需求实时调节风量，实现精准按需送风与节能降耗，尤其在多分区风管机系统中有效避免“过送风”造成的冷量浪费。采用38片冷轧钢前向叶轮与优化空气动力学设计，在950 Pa高静压工况下仍保持稳定出风，轻松克服风管式空调机中长距离风管阻力、弯头阻抗及过滤网堵塞等系统阻力。

PBM专注研发高品质EC/DC风机及智能气流方案，支持转速信号输出（FG），便于集成楼宇自动化系统实现远程监控；提供OEM定制服务，包括AC三芯/DC四芯接线、防护升级、耐腐蚀表面处理及消声器配件。PBM是您风管式空调通风净化方案的专业服务商。

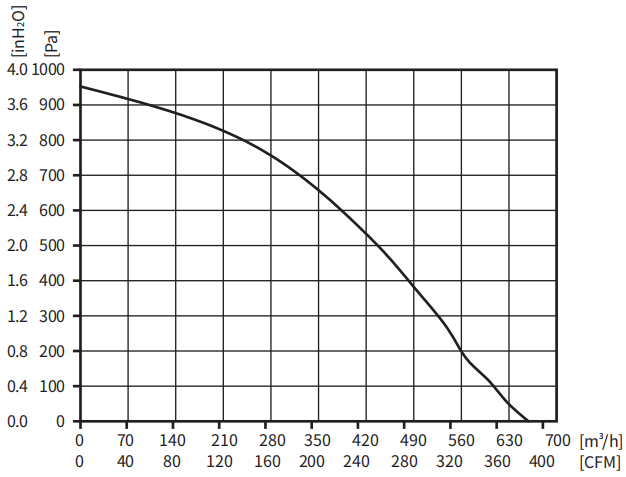

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG24#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
