146mm EC 双进风蜗壳风机PD3N146B2EH

PBM平步电机专注于EC风机；
证书: CE,UL,ROHS；
供应能力: 100,000 个/年。

咨询

技术说明

PD3N146B2EH 产品是一款专为家用电器领域中的油烟机；内置式抽油烟机；伸缩式下排抽油烟机而设计的 146mm EC双进风蜗壳风机。具备 0~10VDC / PWM 双模式无级调速功能，可根据油烟机烹饪过程中的油烟浓度与灶台热量实时调节风量，实现“按需排烟”，避免定速风机造成的能源浪费与不必要的噪音干扰，尤其适用于需要长时间连续运行的内置式油烟机与下排风系统。双进风蜗壳结构采用双侧进风设计，相比单进风风机在同等转速下风量显著提升，同时气流分布更均匀、振动更小，设备从侧面吸入空气并以90°集中角度强制排出。

PBM专注于高品质EC/DC风机及智能气流解决方案的研发与制造，支持转速信号输出（FG），便于系统集成与油烟机主控单元（MCU）实现精准监控，配合0~10V/PWM调速可精准匹配排烟系统恒风量或恒静压控制策略，满足不同烹饪方式对排烟效率与静音需求的动态调节，并可轻松接入智能家居系统实现远程控制。支持odm和oem服务。

基本参数

1-1	额定电压	230 VAC
1-2	频率	50/60 Hz
1-3	额定电压范围	184~276 VAC
1-4	转速	1750 RPM
1-5	输入电流	1.4 A
1-6	功率	190 W

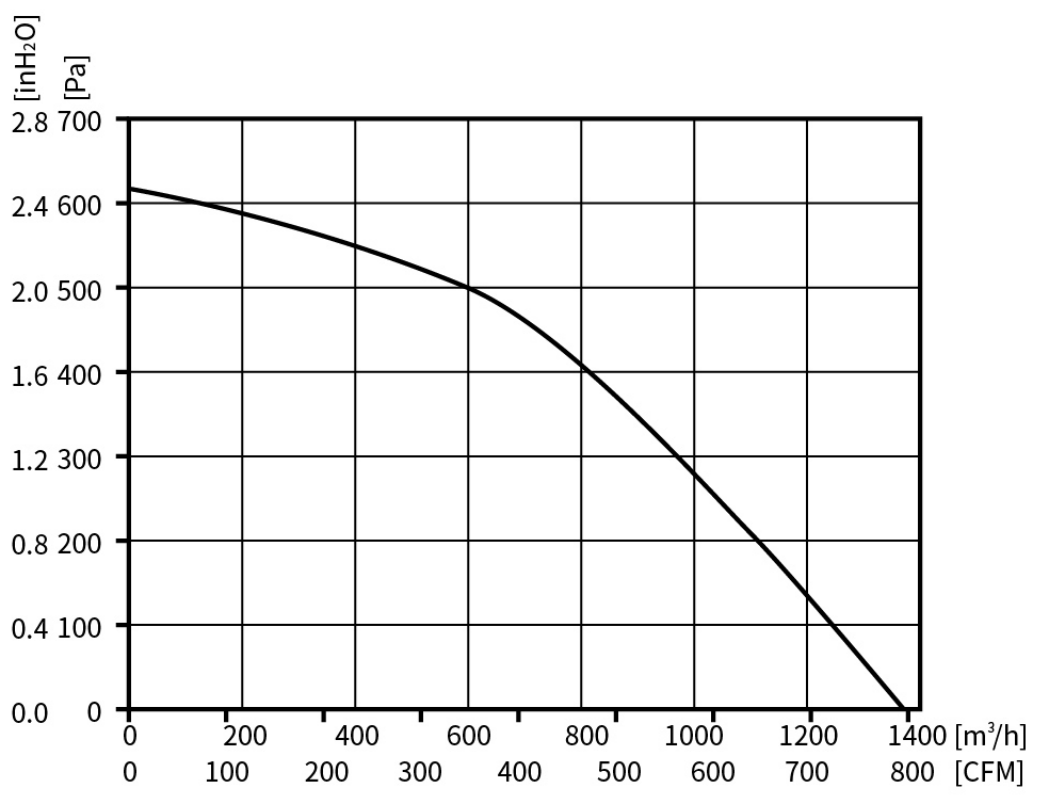

1-7	风量	788.59 CFM / 1340 m³/H
1-8	风压	2.48 inH2O / 620 Pa
1-9	噪音（分贝）	72 dB(A)
1-10	寿命	50,000 小时(L10) 室温40℃, 湿度 15%~65%RH.
1-11	绝缘等级	Class B
1-12	电机保护	堵转保护极性保护自动重启
1-13	转速控制	控制输入 0~10VDC / PWM
1-14	防护等级	IP44
1-15	信号输出	转速信号输出（示波器）

机械性能

2-1	外观尺寸	Ø146mm X 190mm（见尺寸图）
2-2	叶轮材料	镀锌钢板
2-3	叶片数量	38
2-4	轴承系统	NMB 滚珠轴承
2-5	导线	交流(AWG20#)，直流(AWG22 #)
