200mm EC 双进风蜗壳风机PD3N200B2EM

PD3N200B2EM 产品是一款专为工业通风、商业暖通空调，以及空气处理设备而设计的 200mm EC双进风蜗壳风机。搭载高效EC电机与无刷技术，兼具交流电机（直接使用电网电源）和直流电机（高效节能）的双重优势，电机效率远高于传统交流异步电机，相比传统AC风机在全工况下节能 30%~50%。双进风蜗壳结构采用两个进风口分别位于机身前后两侧，当风机启动时两个进风口同时吸入空气，这种设计使气流在蜗壳内均匀分布、减少风阻，相比单进风风机在同等转速下风量显著提升，同时气流分布更均匀、振动更小。NMB滚珠轴承系统与堵转保护、极性保护、自动重启等内置电机保护功能，确保设计寿命长达 50,000 小时（L10，室温40℃，湿度15%~65%RH），实现真正意义上的免维护运行，大幅降低工业与商业通风设备的全生命周期运维成本。

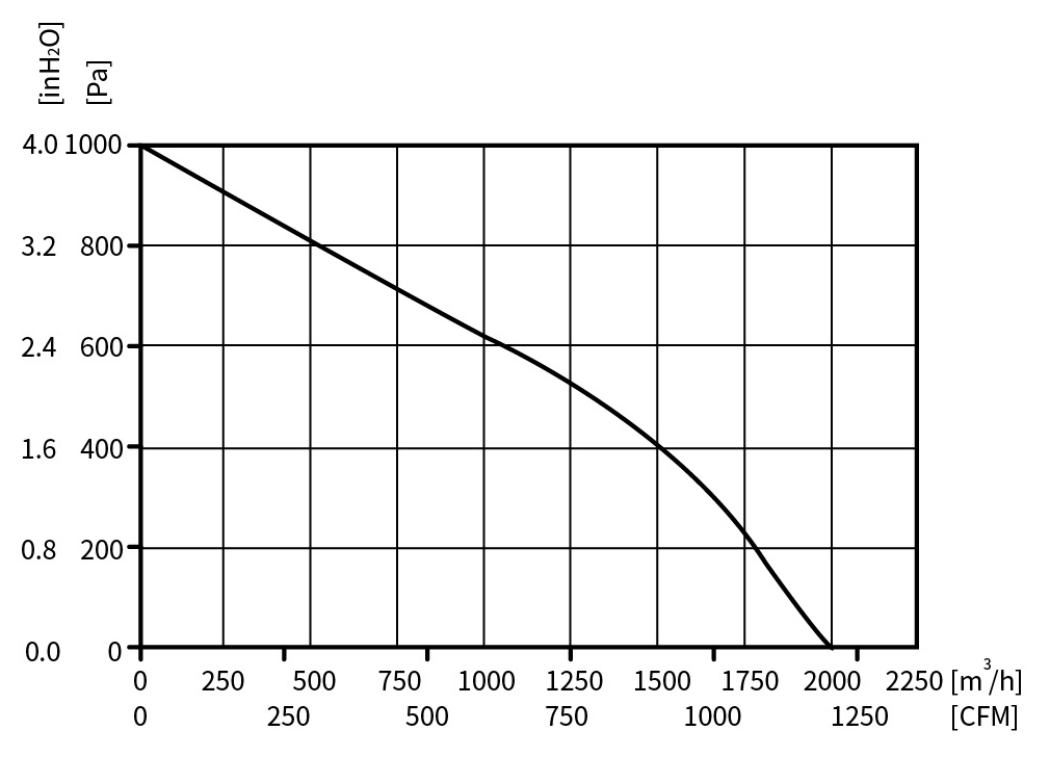

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG22#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
