280mm EC 双进风蜗壳风机PD3N280B4EM

PBM平步电机专注于EC风机；
证书: CE,UL,ROHS；
供应能力: 100,000 个/年。

咨询

技术说明

PD3N280B4EM 产品是一款专为暖通空调系统以及空气净化设备而设计的 280mm EC双进风蜗壳风机。双进风结构可有效降低机组运行噪音，平衡气流分布，提升整机能效比；AHU空气处理单元的送风与回风模块；新风换气系统的室内外空气置换与热回收单元；以及商用/工业空气净化设备的高效过滤单元风路驱动。凭借大直径双进风叶轮带来的超大排风量与高静压，风机能够在各类暖通空调设备和空气净化装置中提供稳定可靠的气流动力，轻松满足工业与商用场景的严苛通风需求。这种设计使气流在蜗壳内均匀分布、减少风阻，相比单进风风机在同等转速下风量显著提升，同时气流分布更均匀、振动更小。NMB滚珠轴承系统与堵转保护、极性保护、自动重启等内置电机保护功能，确保设备在长时间连续运转中实现免维护运行，大幅降低暖通空调设备群的全生命周期运维成本。

我们可按需提供OEM定制服务，包含出风口安装角度调节（0°、90°、180°，左旋和右旋等方式供客户任意选择调整）、防护等级升级（最高可达IP55）、耐腐蚀表面处理及消声器/过滤箱配件适配。PBM不仅是风机制造商，更是您的暖通空调与空气净化气流解决方案服务商。

基本参数

1-1	额定电压	380 VAC
1-2	频率	50/60 Hz
1-3	额定电压范围	304~456 VAC
1-4	转速	800 RPM
1-5	输入电流	1.1 A
1-6	功率	600 W

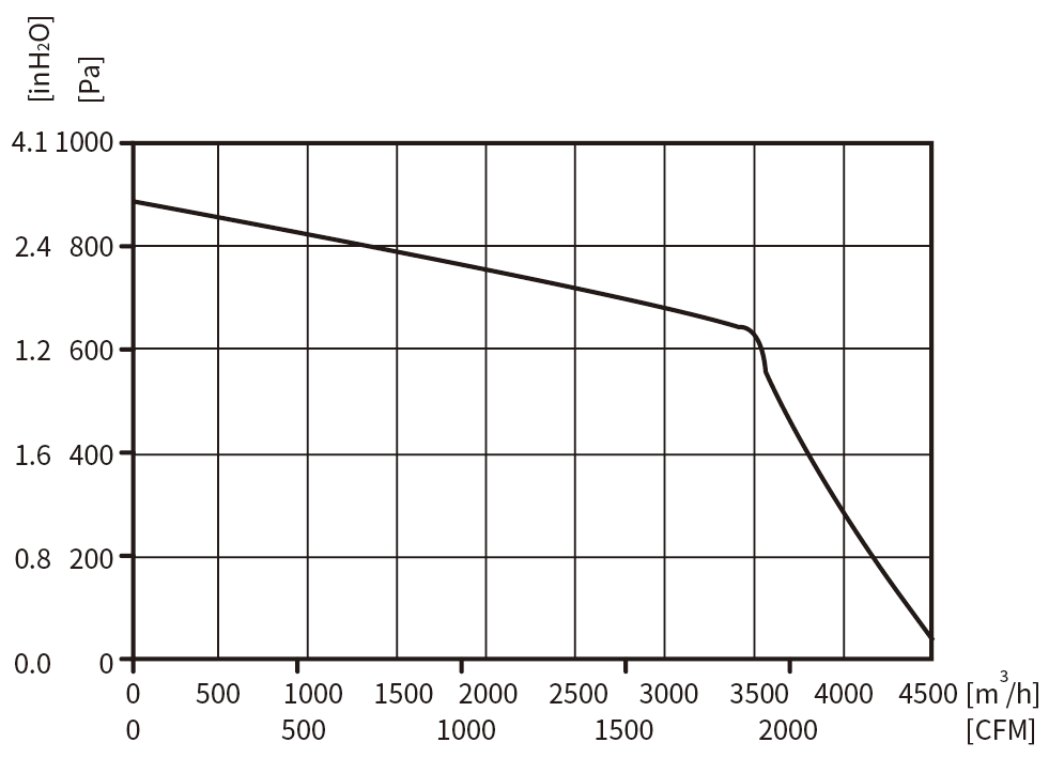

1-7	风量	2412.85 CFM / 4100 m³/H
1-8	风压	3.56 inH2O / 890 Pa
1-9	噪音（分贝）	72 dB(A)
1-10	寿命	50,000 小时(L10) 室温40℃, 湿度 15%~65%RH.
1-11	绝缘等级	Class B
1-12	电机保护	堵转保护极性保护自动重启
1-13	转速控制	控制输入 0~10VDC / PWM
1-14	防护等级	IP44
1-15	信号输出	转速信号输出（示波器）

机械性能

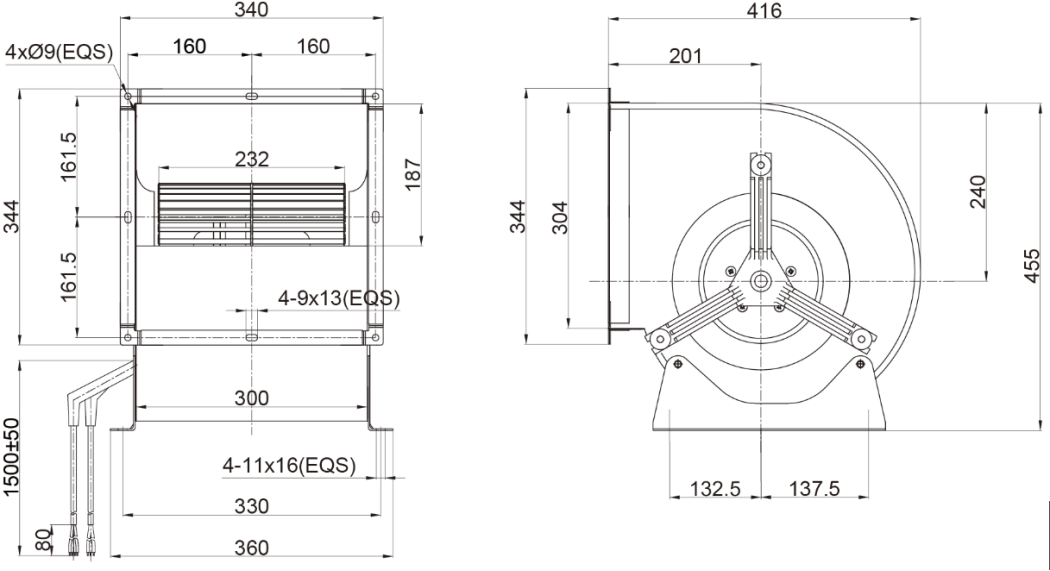

2-1	外观尺寸	Ø280mm X 232mm（见尺寸图）
2-2	叶轮材料	镀锌钢板
2-3	叶片数量	38
2-4	轴承系统	NMB 滚珠轴承
2-5	导线	交流(AWG20#)，直流(AWG22 #)
