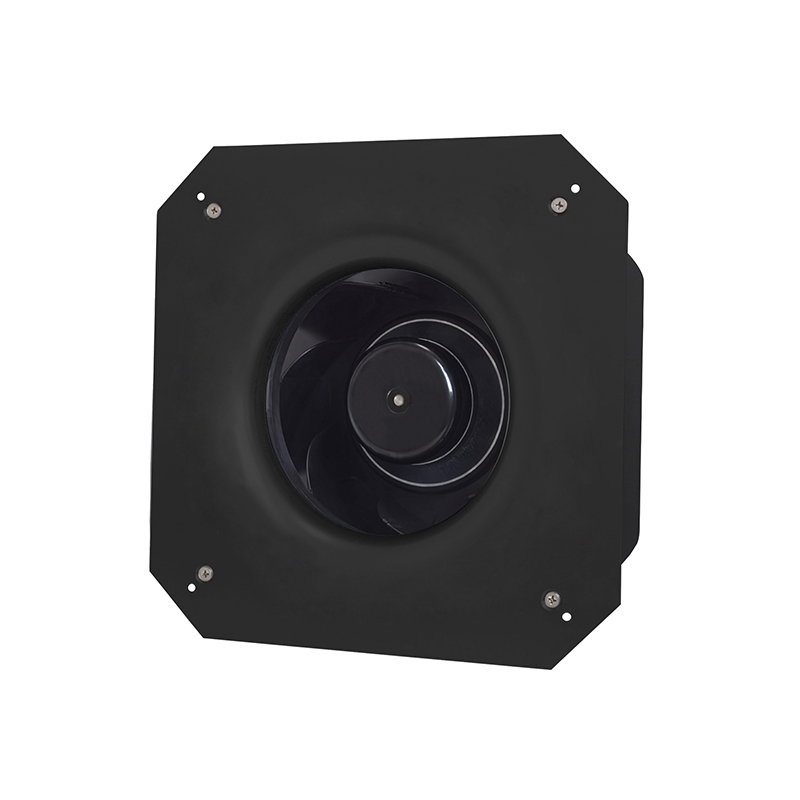

250mm EC 支架风机PK3N250B2EM

PBM的250mm EC支架风机，专门针对大型工业变频器与电控柜散热领域（电控柜风机）。这款ec散热风扇采用230V EC电机，转速2780 RPM，风量1700 m³/h，静压高达716 Pa，功率仅155 W，噪音75 dB(A)，防护等级IP44。在冶金、石化等行业，高压变频器柜内功率单元密集排列，散热风道狭窄且常配有防尘滤网，阻力极大。716 Pa高静压可轻松穿透这些阻力，确保IGBT、整流模块等关键元件得到充分冷却，避免过热降容。1700 m³/h大风量可满足2-3台变频柜并联散热需求。支架式设计便于直接安装于柜顶或柜门。EC电机支持0-10V/PWM调速，配合负载率动态调节风量，节能超40%。75 dB(A)噪音适用于工业现场，IP44抵御粉尘，50,000小时长寿命保障连续生产，是高压变频器、伺服驱动柜的理想散热动力。

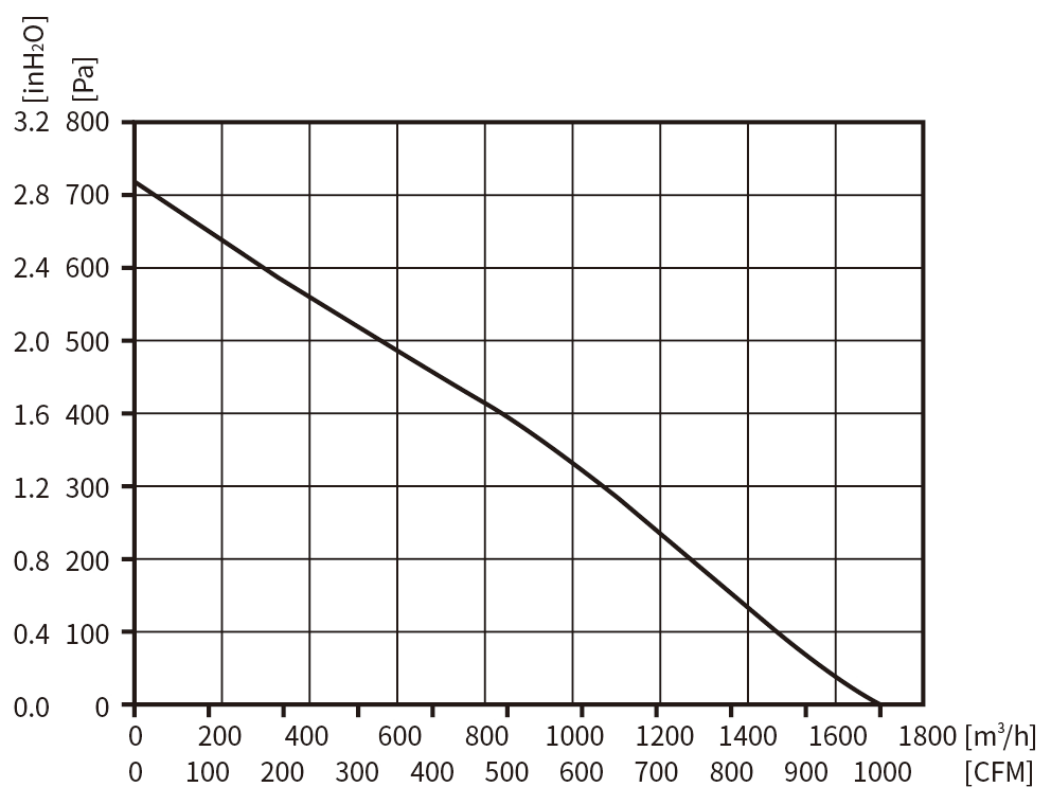

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG22#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
