175mm EC 支架风机
175mm EC 支架风机
175mm EC 支架风机
175mm EC 支架风机
175mm EC 支架风机

175mm EC 支架风机PK3N175B2EH175mm EC 支架风机

PBM平步电机专注于EC风机; 证书: CE,UL,ROHS; 供应能力: 100,000 个/年。

技术说明

基本参数

1-1 额定电压 230 VAC
1-2 频率 50/60 Hz
1-3 额定电压范围 184~270 VAC
1-4 转速 4460RPM
1-5 输入电流 0.85 A
1-6 功率 105 W
1-7 风量 476.69 CFM / 810 m³/H
1-8 风压 2.98 inH2O / 744 Pa
1-9 噪音(分贝) 76 dB(A)
1-10 寿命

50,000 Hours(L10)

At 40℃ room, humidity 15%~65%RH.

1-11 绝缘等级 Class B
1-12 电机保护

Locked ro—r protection

Polarity protection

Au—matic restart capability

1-13 转速控制

Control input 0~10VDC / PWM

1-14 防护等级 IP44
1-15 信号输出

FG (Frequency Genera—r)


机械性能

2-1

外观尺寸

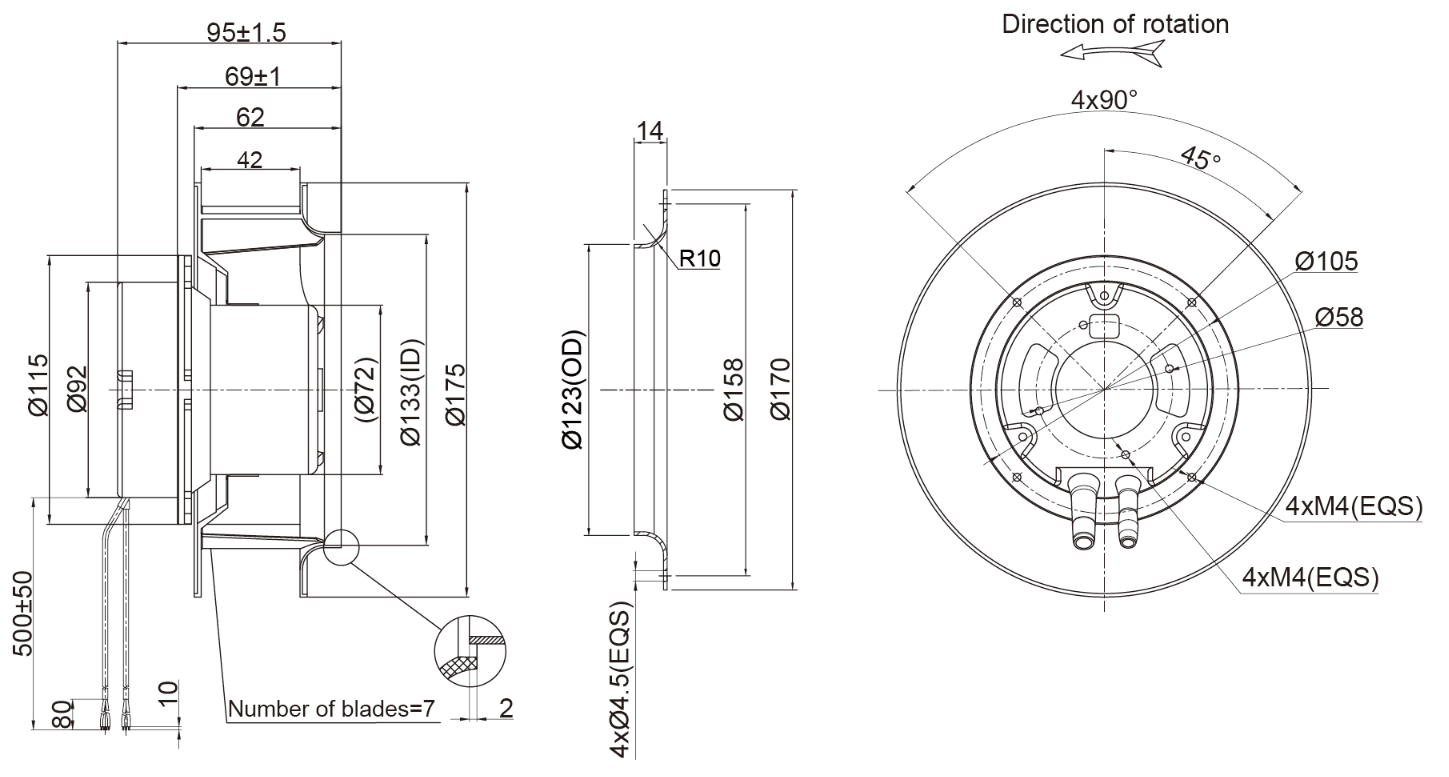

225mm X 225mmX 102mm (see dimension drawing)

2-2

叶轮材料

PA6+GF

2-3

叶片数量

7
2-4

轴承系统

NMB ball bearing

2-5

导线

AC(AWG20#),DC(AWG22 #)


环境条件

3-1

工作温度

-25℃ — 60℃

3-2

存储温度

-40℃ — 75℃

3-3

工作湿度

5% — 90% RH

3-4

存储湿度

5% — 95% RH

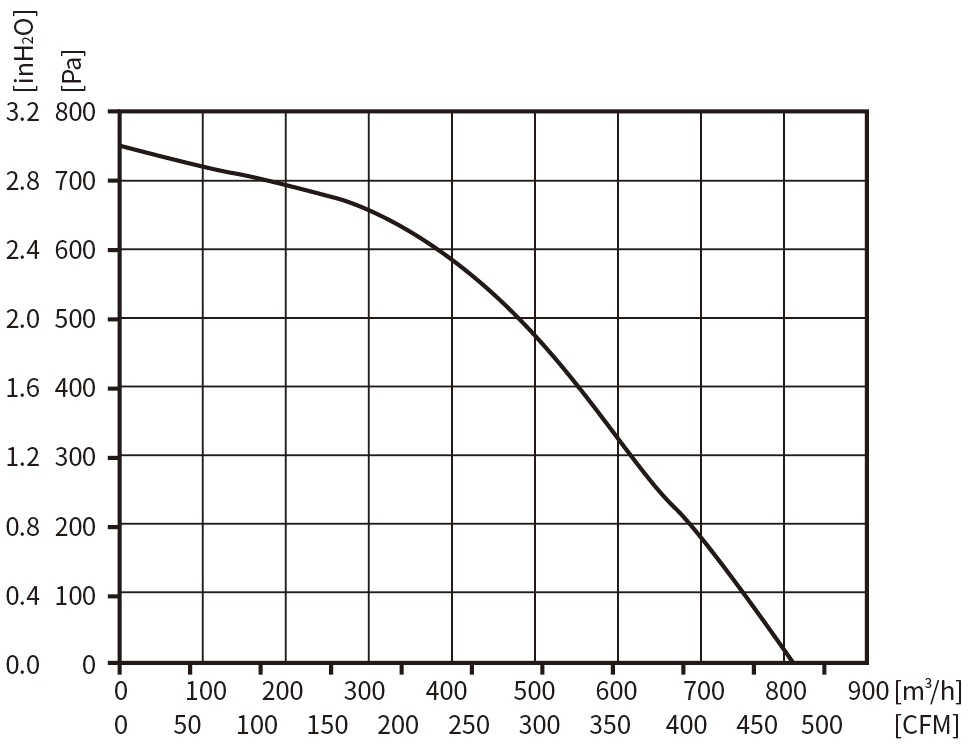

曲线/绘图

测试条件:

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项:

1.电源线: AC(3×AWG18#)DC(4×AWG22#)

2.三芯线: 棕线=火线;蓝线=零线;黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压,需与上拉电阻器串联使用,详情见接线图);黄线=0-10直流电压调速/占空比调速;白线=转速信号输出 (示波器);蓝线=接地线。
