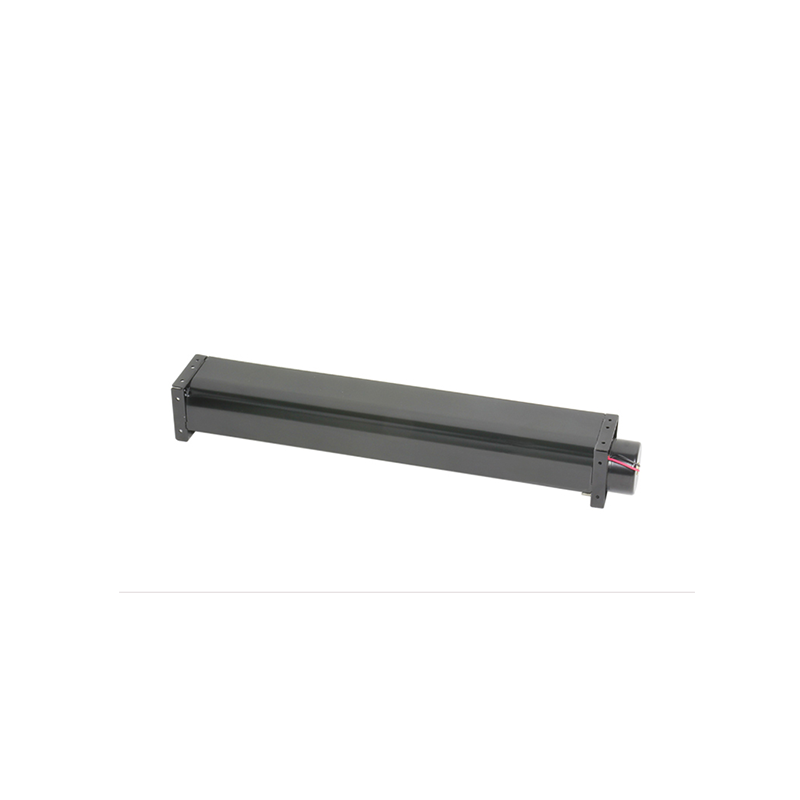

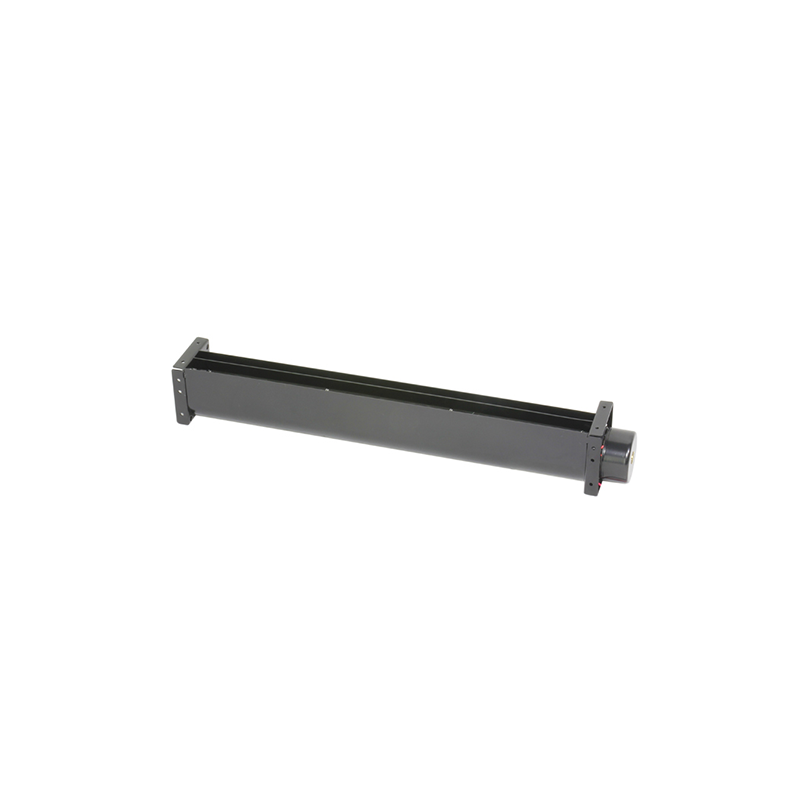

PC30B1298B是一款直径为30mm的直流无刷贯流风机，额定电压为12V，适用于各类需要均匀气流分布的紧凑型设备。该横流贯流风机采用高效直流无刷电机驱动，额定转速达3000 RPM，输入电流仅为0.10 A，输入功率1.20 W，风量可达20.6 CFM（约35 m³/h），在低功耗下实现了良好的通风效果。这款风机采用铝合金叶轮，叶片数量为22片，配备NMB滚珠轴承，确保了长达50,000小时的使用寿命。整机噪音水平低至29 dB(A)，适合对静音有较高要求的应用场景。产品支持0-10V或PWM调速，可根据实际需要灵活调节风量，并具备堵转保护、极性保护及自动重启等多重安全功能。这款横流风机贯流风机广泛应用于地暖系统、风幕机（贯流风幕机）、空气净化器、微波炉及各类精密电子设备散热模组中，其紧凑的30mm直径设计使其能够轻松嵌入狭小空间，为设备提供高效、稳定的气流覆盖。
基本参数
| 1-1 |
额定电压 |
12 VDC |
| 1-2 | 额定电压范围 |
9~15 VDC |
| 1-3 | 转速 | 3000RPM |
| 1-4 | 输入电流 | 0.10 A |
| 1-5 | 功率 | 1.20 W |
| 1-6 | 风量 | 20.6 CFM / 35 m³/H |
| 1-7 | 风压 | 1.73 inH2O / 17 Pa |
| 1-8 | 噪音（分贝） | 29dB(A) |
| 1-9 | 寿命 |
50,000 小时(L10) 室温 40℃, 湿度 15%~65%RH. |
| 1-10 | 绝缘等级 | Class B |
| 1-11 | 电机保护 |
堵转保护 极性保护 自动重启 |
| 1-12 | 转速控制 |
控制输入 0~10VDC / PWM |
| 1-13 | 防护等级 | IP44 |
| 2-1 |
外观尺寸 |
48mm X 50mmX 152mm (see dimension drawing) |
| 2-2 |
叶轮材料 |
铝合金 |
| 2-3 |
叶片数量 |
22 |
| 2-4 |
轴承系统 |
NMB 轴承 |
| 2-5 |
导线 |
直流(AWG22 #) |
| 3-1 |
工作温度 |
-25℃ — 60℃ |
| 3-2 |
存储温度 |
-40℃ — 75℃ |
| 3-3 |
工作湿度 |
5% — 90% RH |
| 3-4 |
存储湿度 |
5% — 95% RH |
测试条件：
输入电压——额定工作电压(12VDC)
温度——室温
湿度——65% RH
注意事项：
电源线：3X(红线，黑线，白线 AWG22#)
红线=+12VDC,白线=0-10VDC,蓝线=GND.
